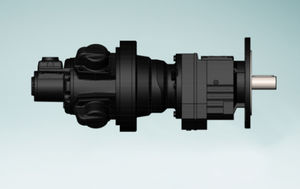

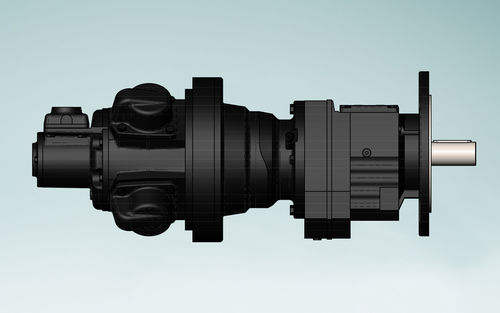

Motore pneumatico a pistoni RM410 series

per applicazioni pesanticompattolubrificato

Panoramica del prodotto
Il motore pneumatico a pistoni GLOBE RM410 può essere abbinato a uno dei nostri riduttori coassiali standard quando è richiesta una velocità di uscita inferiore e/o una coppia di uscita più elevata. Grazie all'ampia gamma di rapporti di riduzione, il gruppo motore può essere adeguato con precisione all'applicazione.
In base alla velocità richiesta, alla coppia e alla configurazione di montaggio, selezioniamo la combinazione motore-riduttore più adatta.

Punti chiave

• Ampia gamma di coppia tra le varianti di riduttore (vedere la tabella delle specifiche)
• Nove rapporti di riduzione disponibili per adattare velocità e coppia all'applicazione
• Progettazione coassiale del riduttore per un'installazione compatta in linea
• Selezione basata su velocità, coppia e configurazione di montaggio richieste

Specifiche del prodotto (tabella)
Nome prodotto | Rapporto riduttore | Coppia di avviamento min Nm | Coppia di avviamento min lb⋅ft | Potenza max HP | Potenza max kW | Velocità max RPM | Coppia max Nm | Coppia max lb⋅ft | Coppia a Potenza Max Nm | Coppia a Potenza Max lb⋅ft
RM410 1 | 2.80 | 189 | 145 | 14.10 | 10.50 | 722 | 6,890 | 1,550 | 168 | 128
RM410 2 | 4.50 | 304 | 232 | 14.10 | 10.50 | 449 | 7,470 | 1,680 | 271 | 206
RM410 3 | 7.20 | 493 | 376 | 14.10 | 10.50 | 277 | 8,620 | 1,940 | 438 | 334
RM410 4 | 11 | 738 | 563 | 14.10 | 10.50 | 185 | 9,560 | 2,150 | 656 | 500
RM410 5 | 14 | 964 | 736 | 14.10 | 10.50 | 142 | 10,200 | 2,300 | 857 | 654
RM410 6 | 24 | 1,172 | 894 | 13.40 | 10.00 | 111 | 16,900 | 3,800 | 1,042 | 795
RM410 7 | 28 | 1,543 | 1,177 | 13.40 | 10.00 | 84 | 17,100 | 4,100 | 1,371 | 1,046
RM410 8 | 37 | 1,814 | 1,383 | 13.40 | 10.00 | 71 | 18,200 | 4,100 | 1,612 | 1,230
RM410 9 | 61 | 3,953 | 3,015 | 13.40 | 10.00 | 33 | 24,400 | 5,500 | 3,514 | 2,680

Caratteristiche / Specifiche tecniche

• Modello: RM410
• Tipo: motore pneumatico a pistoni combinato con riduttore coassiale (motore riduttore)
• Scopo: coppia più elevata a bassa velocità di uscita per applicazioni esigenti
• Caratteristiche: ampia gamma di rapporti di riduzione per adattare con precisione velocità e coppia; selezione basata su velocità, coppia e configurazione di montaggio
• Varianti disponibili: RM410 1 fino a RM410 9 con rapporti e prestazioni variabili (vedere la tabella delle specifiche)
