Motore pneumatico a pistoni radiali RM510 series

per applicazioni pesantiper pompa idraulicaper movimentazione

Panoramica del prodotto

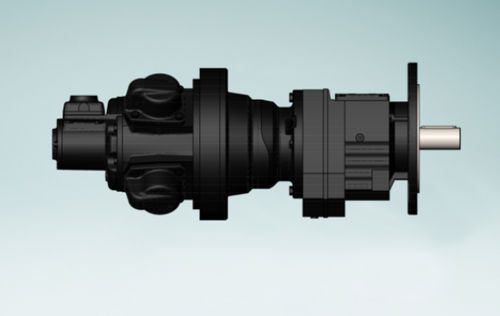

Il motore pneumatico a pistoni radiali GLOBE RM510 è abbinato a riduttori coaxiali per ottenere una riduzione della velocità di uscita e un aumento della coppia di uscita. Un'ampia gamma di rapporti di riduzione permette un adattamento preciso ai requisiti dell'applicazione. In base a velocità, coppia e configurazione di montaggio richieste, viene selezionata la combinazione motore–riduttore più idonea.

Applicazioni

• Azionamenti industriali che richiedono coppia elevata a bassa velocità (argani, frantoi, nastri trasportatori)
• Macchine rotanti pesanti e operazioni ad alta richiesta di coppia
• Situazioni in cui è preferita o necessaria l'alimentazione pneumatica

Selezione e montaggio
La selezione considera la velocità di uscita richiesta, la coppia e la disposizione di montaggio. Sono disponibili dieci rapporti di riduzione (RM510 1 a RM510 10), tutti in configurazione coaxiale per semplificare l'integrazione nei sistemi di trasmissione esistenti.

Punti tecnici

• Potenza massima nominale: 19.40 HP (14.20 kW) nelle varianti
• Rapporti del riduttore disponibili: 4.91 a 95.24
• Intervallo coppia di avviamento: 795 a 15.071 Nm
• Intervallo coppia massima: 11.300 a 120.000 Nm
• Intervallo velocità massima: 224 a 12 RPM
• Intervallo di peso: 355 a 855 kg a seconda della variante

Varianti (riassunto)

• RM510 1 — Rapporto 4.91 — Coppia di avviamento 795 Nm — Velocità max 224 RPM — Coppia max 11.300 Nm — Peso 355 kg
• RM510 2 — Rapporto 15.65 — Coppia di avviamento 2.530 Nm — Velocità max 70 RPM — Coppia max 15.400 Nm — Peso 355 kg
• RM510 3 — Rapporto 19.04 — Coppia di avviamento 3.078 Nm — Velocità max 58 RPM — Coppia max 43.000 Nm — Peso 395 kg
• RM510 4 — Rapporto 26.04 — Coppia di avviamento 4.121 Nm — Velocità max 42 RPM — Coppia max 43.000 Nm — Peso 395 kg
• RM510 5 — Rapporto 31.91 — Coppia di avviamento 5.208 Nm — Velocità max 33 RPM — Coppia max 53.400 Nm — Peso 405 kg
• RM510 6 — Rapporto 37.65 — Coppia di avviamento 5.958 Nm — Velocità max 29 RPM — Coppia max 53.400 Nm — Peso 405 kg
• RM510 7 — Rapporto 40.29 — Coppia di avviamento 6.375 Nm — Velocità max 27 RPM — Coppia max 62.700 Nm — Peso 575 kg
• RM510 8 — Rapporto 52.87 — Coppia di avviamento 8.366 Nm — Velocità max 21 RPM — Coppia max 62.700 Nm — Peso 575 kg
• RM510 9 — Rapporto 58.65 — Coppia di avviamento 9.281 Nm — Velocità max 19 RPM — Coppia max 120.000 Nm — Peso 855 kg
• RM510 10 — Rapporto 95.24 — Coppia di avviamento 15.071 Nm — Velocità max 12 RPM — Coppia max 120.000 Nm — Peso 855 kg

Ordini e documentazione
Rivolgersi a GLOBE per schede tecniche dettagliate, disegni di montaggio e supporto nella selezione della variante RM510 più adatta all'applicazione.
