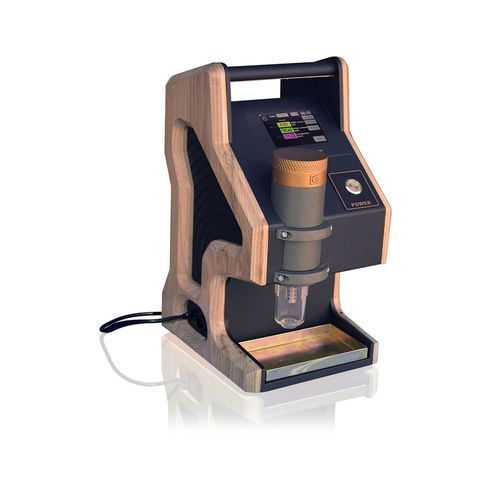

Misuratore di umidità per olio TOR-1

portatile

Il tester per oli per trasformatori TOR-1 è progettato per rilevare la frazione di massa di acqua disciolta negli oli minerali isolanti la cui viscosità non supera i 70 cSt alla temperatura di 50°C. Quando si utilizza questo dispositivo, è necessario considerare che il tester è solo un punto di riferimento per il rilevamento rapido del contenuto di umidità; per un'analisi finale è necessario rivolgersi a un laboratorio certificato. Nel migliore dei casi, le analisi di laboratorio standard richiedono un giorno e un grande impiego di risorse umane e finanziarie. L'uso del TOR-1 consente di diagnosticare l'olio del trasformatore il prima possibile e di prendere una decisione rapida sul campo vicino al trasformatore. Componenti dello strumento TOR-1 Lo strumento combina tutti i dispositivi necessari per un funzionamento semplice e comodo: Pannello LCD per visualizzare il contenuto di umidità dell'olio testato; contenitore di aspirazione per l'olio testato; sensore di umidità per rilevare la frazione di massa di umidità negli oli lubrificanti e isolanti; stampante per l'emissione su carta dei risultati del test. Principio di funzionamento La misurazione dell'umidità nell'olio è simile a quella dell'umidità nell'aria. Il contenuto di acqua nell'olio può essere descritto come un valore assoluto in ppm o come un valore relativo di aw: ppm indica il rapporto tra il peso dell'acqua e il peso dell'olio; aw indica il contenuto effettivo di umidità come percentuale dell'olio completamente saturo di umidità. Il valore aw = 0 indica un olio privo di umidità, mentre aw = 1 indica un olio completamente saturo di umidità.
