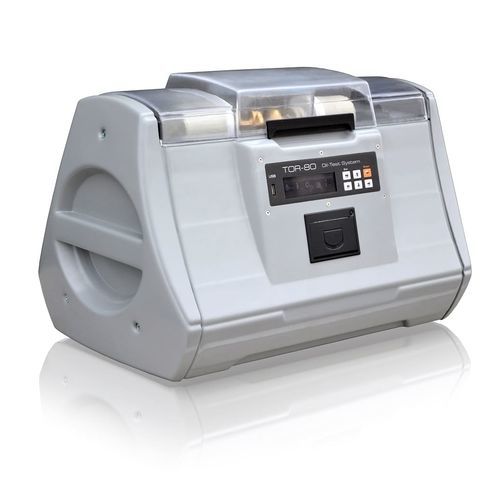

Tester di tensione TOR-80

per trasformatoread uso industrialecompatto

L'unità è progettata per misurare la rigidità dielettrica dell'olio per trasformatori e di altri fluidi dielettrici secondo le norme IEC 60156, ASTM D877, ASTM D1816. È un dispositivo completamente automatico che consente di eseguire test secondo le procedure definite in questi standard, nonché secondo le procedure utente specificate nell'apposita sezione del menu di configurazione. Principio di funzionamento Il cuore dell'unità è costituito dal trasformatore ad alta tensione e dai moduli elettronici. L'unità funziona aumentando gradualmente la tensione sull'avvolgimento secondario del trasformatore ad alta tensione da zero alla tensione massima, o alla tensione alla quale si verifica una rottura elettrica nel fluido dielettrico della cella di misura installata sui contatti ad alta tensione del trasformatore. La tensione nell'avvolgimento secondario del trasformatore si verifica grazie all'aumento graduale della tensione nell'avvolgimento primario alimentato con una tensione sinusoidale dall'inverter di controllo, uno dei moduli elettronici. L'aumento di tensione è gestito da un microcontrollore attraverso l'inverter di controllo. L'inverter di controllo è comandato dal modulo di controllo dell'unità. Durante il funzionamento, la tensione CA (50-60 Hz) viene fornita dai terminali dell'avvolgimento secondario attraverso gli elettrodi della cella nel fluido dielettrico della cella di misura. La rottura avviene tra gli elettrodi nello spazio riempito con il fluido dielettrico.
