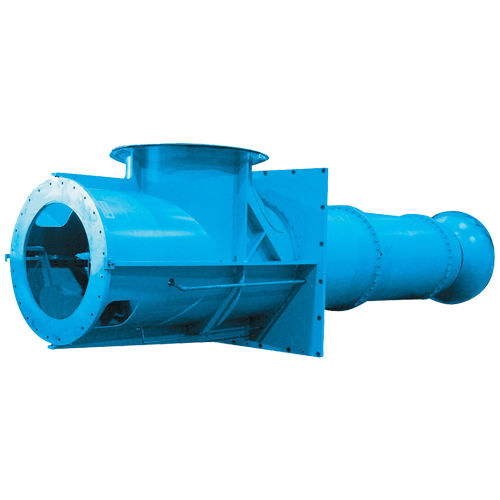

Pompa a elica W series

ad acquafissaindustriale

Progettato per garantire l'affidabilità e la durata della pompa Caratteristiche di progettazione Girante Giranti a singola aspirazione, a flusso misto, chiuse e semiaperte, fuse con precisione. Le palette sono formate da nuclei accuratamente fissati, assicurando così spessori e spaziature uniformi per la fusione della girante. Il diffusore è un componente accuratamente fuso, progettato con palette lisce e curve che raddrizzano il flusso fuori dalla girante per recuperare la prevalenza della velocità. Robusta costruzione in fusione. Campana di aspirazione Progettata per garantire un approccio fluido del flusso all'occhio della girante con una turbolenza ridotta al minimo. Per le pompe di grandi dimensioni, sono disponibili anche campane di aspirazione fabbricate. La colonna e il gomito di scarico possono essere fusi o fabbricati, predisposti per lo scarico sopra o sotto il pavimento secondo le specifiche. Piedistallo di guida Realizzato per ospitare motori o riduttori ad angolo retto. Facile accesso al giunto regolabile e al premistoppa. L'albero trasmette la massima potenza richiesta a una velocità molto inferiore alla prima velocità critica della pompa. Manicotti dell'albero Forniti in tutte le posizioni dei cuscinetti e nel premistoppa per proteggere l'albero. I manicotti in lega temprata sono facilmente sostituibili e prolungano la vita utile. Cuscinetti Montati rigidamente dalla parte superiore della pompa e del diffusore. I cuscinetti intermedi sono forniti quando necessario e sono supportati dal diffusore o dai ragni dei cuscinetti montati sul tubo della colonna. Disponibili con cuscinetti in gomma scanalata o in elastomero. Giunto di trasmissione rigido e regolabile Trasmette la coppia, la spinta idraulica e il peso di rotazione della pompa al conducente tramite le chiavi di accoppiamento e l'anello di spinta diviso. Tubo dell'albero Protegge l'albero dal fluido della pompa. L'accoppiamento scorrevole con o-ring consente l'espansione termica e la facilità di smontaggio e reinstallazione.
