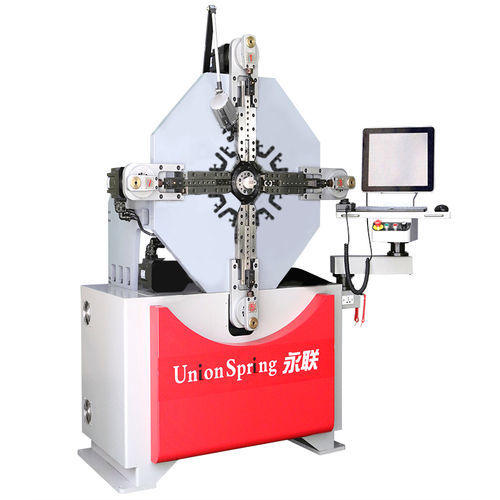

Macchina per bobinaggio di fili US-680

moduloautomaticadi precisione

1. I 6 assi della macchina sono l'albero di alimentazione del filo, l'albero di avvolgimento, l'albero di disposizione del filo e l'albero del braccio (4 assi). La parte di formatura è completata dall'albero del braccio. Ogni asse è indipendente e interconnesso. 2. Dispositivo di alimentazione del filo indipendente, che può realizzare l'alimentazione di fili singoli e multipli e l'alimentazione di fili di qualsiasi lunghezza 3. Il dispositivo di rotazione del nucleo si trova dietro la scheda e il servo è controllato separatamente, in grado di realizzare una rotazione in avanti e indietro di 360 gradi 4. L'albero di avvolgimento è installato direttamente sull'albero del braccio e ci sono 2 set di controllo servo-sincrono. Può realizzare l'avvolgimento in avanti e all'indietro, l'avvolgimento denso e l'avvolgimento a passo variabile, nonché l'avvolgimento a strato singolo, multistrato e semplice. 5. Adotta un servo importato, un riduttore planetario importato, un'elevata precisione di funzionamento 6. Il modulo ad alta intelligenza del sistema di controllo può generare automaticamente codici di errore. Parametri tecnici Diametro del filo Filo tondo smaltato ：Φ1,0-5,0mm Filo di rame piatto ≤ 60mm2 5.0MM≤W≤25MM 1.0MM≤T≤6,0MM Asse 6 gamma di alimentazione del filo 0.1~N+1 Altezza dei cavi ≤100mm Asse libero Max. Lunghezza di lavoro ≤100 mm Servo di alimentazione del filo 5.5kw Servo asse di avvolgimento 1.0kw Servo dell'asse del braccio 1.8KW*4 L*W*H 1700*1250*2000 (mm) peso 2000KG
