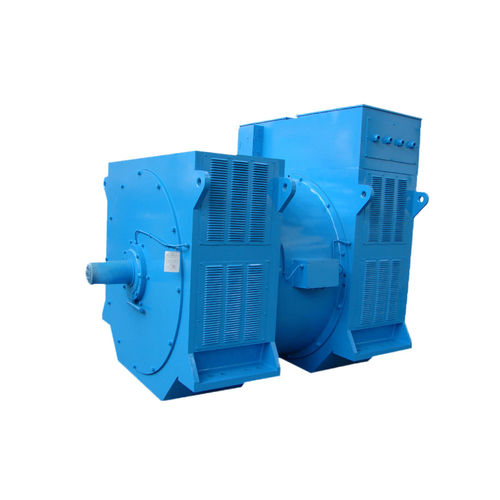

Alternatore trifase Z series

brushlessPMG6 poli

1) Caratteristiche tecniche Isolamento e protezione Il sistema di isolamento standard del generatore a bassa tensione è di classe H. Il sistema di isolamento standard del generatore a media/alta tensione a media velocità è di classe F, mentre la classe H è opzionale. Adottando una vernice isolante di alta qualità e una tehnologia di impregnazione avanzata con protezione di isolamento a più strati per l'assemblaggio dello statore e del rotore, garantisce che il generatore possa resistere a condizioni ambientali difficili. Brevetto Struttura di avvolgimento dello statore (SWS) del generatore di bassa tensione: Aumentare la resistenza di isolamento interfase alla fine dell'avvolgimento per proteggere qualsiasi problema di cortocircuito tra ogni fase. Aumentare la resistenza meccanica alla fine dell'avvolgimento per prevenire e resistere efficacemente alla deformazione alla fine dello statore causata da un carico improvviso o da un corto circuito. Brevetto Struttura di isolamento del rotore (RIS) del generatore di bassa tensione: La struttura a triplo isolamento brevettata della bobina del rotore può effettivamente migliorare la rotazione del rotore e l'isolamento degli intercalari, di conseguenza la capacità di resistenza all'umidità e anticorrosione, la durata di vita, l'affidabilità e l'adattabilità all'ambiente dei generatori è anch'essa notevolmente migliorata. Statore del generatore di alta tensione ： La bobina dello statore di classe F è avvolta con nastro in mica epossidica di classe F e stampata a stampo. La bobina statore di classe H viene fatta funzionare con la matura tecnologia di isolamento di classe H ed impressa nel sistema VPI (impregnazione sotto vuoto a pressione). Sia la bobina statore di classe F che quella di classe H sono trattate con trattamento anti-corona. Nel frattempo, la bobina dello statore è progettata con struttura a fessura inclinata per ridurre efficacemente l'onda armonica.
