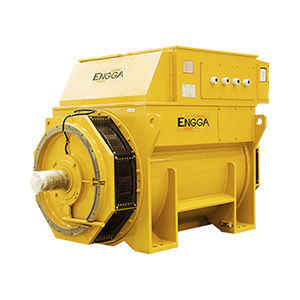

Alternatore ad alta tensione GS series

trifasebrushlessa magneti permanenti

1）Electrical Prestazioni Caratteristiche tecniche Statore del generatore di alta tensione Lo statore di classe F è avvolto con nastro in mica epossidica di classe F e pressato a stampo. La bobina dello statore di classe H viene fatta funzionare con la matura tecnologia di isolamento di classe H e impregnata con il sistema VPI (vacuum pressure impregnating). Sia la bobina statore di classe F che quella di classe H sono trattate con trattamento anti-corona. Nel frattempo, la bobina dello statore è progettata con una struttura a fessura inclinata per ridurre efficacemente l'onda armonica. Aumenta la resistenza meccanica all'estremità dell'avvolgimento dello statore per prevenire e resistere efficacemente alla deformazione all'estremità dello statore causata dal carico improvviso o dal corto circuito. Rotore del generatore di alta tensione La struttura a triplo isolamento della bobina del rotore può migliorare efficacemente la rotazione del rotore e l'isolamento degli strati intermedi, la resistenza all'umidità e la capacità anticorrosione. Migliorerà la resistenza meccanica all'estremità dell'avvolgimento per evitare che l'avvolgimento del rotore si deformi sotto l'alta velocità di rotazione. Di conseguenza, anche la durata di vita, l'affidabilità e l'adattabilità ambientale del generatore è sostanzialmente migliorata. Il raddrizzatore rotante è progettato come una struttura a due sezioni che è conveniente per la manutenzione e non richiede l'abbattimento del generatore. Avvolgimento L'opzione con passo 5/6 o 2/3 può diminuire il contenuto di onde armoniche di tensione ed è adatta per applicazioni con carichi non lineari. La configurazione standard è composta da sensore di temperatura, PT100 e riscaldatore di spazio. Gamma di potenza La gamma di potenza del generatore ad alta tensione ENGGA va da 400kW a 10000kw. Gamma di tensione La tensione standard va da 3kV a 13,8kV. La tensione speciale è disponibile secondo il requisito dei clienti.
