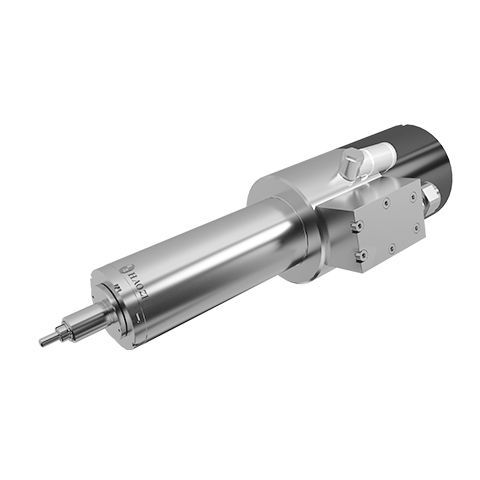

Elettromandrino di lavorazione DGZ-03380

per fresaturadi posizionamento in altezzaa motore asincrono

Panoramica
Il DGZ-03380 è un mandrino dentale Φ33 mm per unità di fresatura compatte, capace di raggiungere 80.000 giri/min con potenza continua (S1) di 0,45 kW. Presenta pinza di serraggio DB121, cuscinetti a sfere in ceramica e raffreddamento ad aria, progettato per lavorazioni dentali di precisione.

Specifiche principali (riepilogo)
Diametro: Φ33 mm
Velocità massima: 80.000 giri/min
Potenza (S1 100%): 0,45 kW
Potenza (S6 40%): 0,54 kW
Coppia (S1): 0,1 N·m
Coppia (S6 40%): 0,12 N·m

Dati tecnici (tabella completa)
Modello del mandrino: DCZ-03380/0.5-PG
Interfaccia utensile: Pinza DB121
Tipo cuscinetto: Cuscinetti a sfere in ceramica
Frequenza max.: 1.000 Hz
Sistema motore: Motore asincrono
Tensione nominale: 60 V
Corrente nominale S1: 6,7 A; S6: 8,0 A
Sistema di raffreddamento: Raffreddamento ad aria (28-30 L/min)
Portata gas sigillo aria: 26115*41*7 40Ω 60WL/min (pressione 0,02-0,05 MPa)
Cambio utensile: Cilindro (24 V)
Sensore temperatura motore: KTY
Driver: ID106-3T005GB; Resistenza di frenata: Alluminio 115×41×7, 40 Ω, 60 W; Alimentazione DC: 500 W, 60 V

Applicazioni
Progettato per fresatura dentale e processi restaurativi su macchine compatte che richiedono alta velocità e stabilità del mandrino.

Caratteristiche / specifiche tecniche

• Modello: DGZ-03380 (rif. tecnica: DCZ-03380/0.5-PG)
• Diametro: Φ33 mm
• Velocità massima: 80.000 giri/min
• Potenza S1: 0,45 kW; Potenza S6: 0,54 kW
• Coppia S1: 0,1 N·m; S6: 0,12 N·m
• Interfaccia utensile: Pinza DB121
• Cuscinetti: Cuscinetti a sfere in ceramica
• Raffreddamento: Aria (28-30 L/min)
• Tensione nominale: 60 V; Corrente nominale S1/S6: 6,7 A / 8,0 A
• Tipo motore: Motore asincrono; Frequenza max.: 1.000 Hz
• Cambio utensile: Cilindro (24 V)
• Sensore temp. motore: KTY
• Peso: 2,1 kg; Velocità di vibrazione: 1,0 mm/s
• Driver: ID106-3T005GB; Resistenza frenante: Alluminio 115×41×7, 40 Ω, 60 W; Alimentazione DC: 500 W, 60 V
