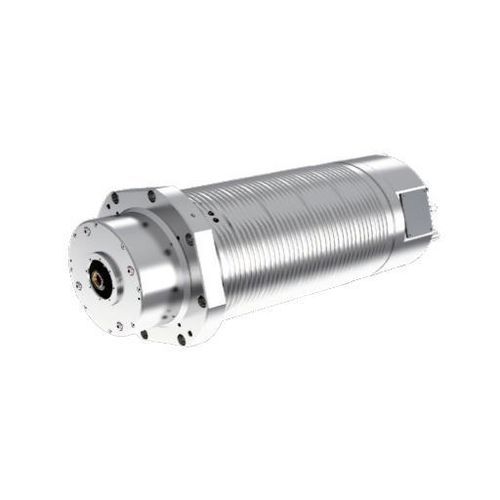

Mandrino di finitura DGZYX-18018/45--HSK

di fresaturaalta potenzaa motore

Panoramica
Il DGZYX-18018/45 è un mandrino HSK-A63 con scocca Φ180 mm che eroga 45 kW in servizio continuo e raggiunge fino a 18.000 giri/min. È studiato per fornire la riserva di coppia richiesta per asportazioni più impegnative mantenendo una fresatura ad alta velocità produttiva nei centri di lavoro industriali.

Specifiche principali
Diametro: Φ180 mm
Velocità massima: 18.000 giri/min
Coppia (S1): 100 N·m
Coppia (S6-40%): 150 N·m
Potenza (S1): 45 kW
Potenza (S6-40%): 67,5 kW

Caratteristiche / specifiche tecniche
Modello: DGZYX-18018/45--HSK
Diametro: Φ180 mm
Interfaccia utensile: HSK-A63
Lubrificazione cuscinetti: Grasso
Sistema motore: Motore sincrono a avvolgimento singolo
Velocità massima: 18.000 giri/min
Tensione: 380 V
Potenza nominale (S1-100%): 45 kW
Coppia nominale (S1-100%): 100 N·m
Potenza nominale (S6-40%): 67,5 kW
Coppia nominale (S6-40%): 150 N·m
Refrigerante mandrino: Acqua (consigliata)
Refrigerante esterno utensile (spray ad anello): Acqua / Olio / Nebbia d'olio / Aria
Refrigerante interno utensile (raffreddamento centrale): Acqua / Olio / Nebbia d'olio
Cambio utensile: Idraulico
Sensore temperatura motore: KTY84-130, PTC
Encoder: Sin/cos, 1VPP
Sensore monitor bloccaggio utensile: 24 V, PNP, normalmente aperto
Intervallo forza di serraggio: 14 000–24 000 N

Caratteristiche / specifiche tecniche

• Modello: DGZYX-18018/45--HSK
• Diametro: Φ180 mm
• Interfaccia utensile: HSK-A63
• Velocità massima: 18.000 giri/min
• Potenza nominale (S1-100%): 45 kW
• Coppia nominale (S1-100%): 100 N·m
• Potenza (S6-40%): 67,5 kW
• Coppia (S6-40%): 150 N·m
• Sistema motore: Motore sincrono a avvolgimento singolo
• Tensione: 380 V
• Lubrificazione cuscinetti: Grasso
• Refrigerante mandrino: Acqua (consigliata)
• Refrigerazione esterna/interna utensile: Acqua / Olio / Nebbia d'olio / Aria
• Cambio utensile: Idraulico
• Sensore temperatura motore: KTY84-130, PTC
• Encoder: Sin/cos, 1VPP
• Monitor bloccaggio utensile: 24 V, PNP, normalmente aperto
• Intervallo forza di serraggio: 14 000–24 000 N
