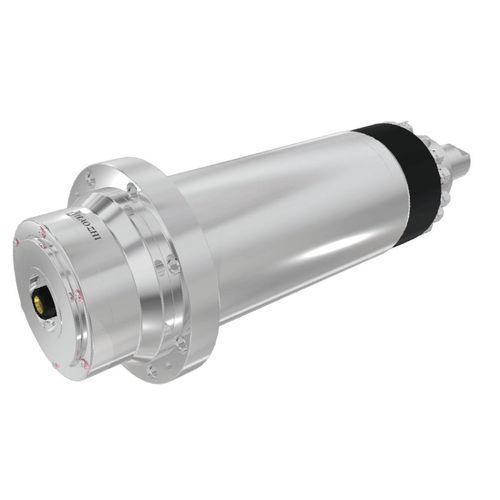

Mandrino di fresatura DGZYX-15020

a motoreHSK A-63

Descrizione
Il DGZYX-15020 privilegia la coppia di taglio rispetto alla massima velocità del mandrino. La potenza continua S1 di 22 kW, la coppia nominale di 42 Nm e le interfacce utensile HSK-A63 o BB140 supportano frese di maggior diametro, passate più profonde e lavorazioni con refrigerante attraverso l'albero del mandrino.

Tabella riassuntiva
Diametro: Φ150 mm
Velocità massima: 20.000 giri/min (grasso)
Coppia (S1): 42 Nm
Coppia (S6-40%): 63 Nm
Potenza (S1): 22 kW
Potenza (S6-40%): 33 kW

Dati tecnici
Modello mandrino: DGZYX-15020/22
Diametro: Φ150 mm
Lunghezza: 590,5 mm
Interfaccia utensile: HSK-A63 / BB140
Velocità max.: 20.000 giri/min (grasso)
Tecnologia motore: Motore sincrono
Potenza S1-100%: 22 kW
Potenza S6-40% (2 min): 33 kW
Coppia S1-100%: 42 Nm
Coppia S6-40% (2 min): 63 Nm
Raffreddamento mandrino: Acqua
Refrigerante attraverso l'albero: Acqua / Nebbia d'olio
Encoder: Sin/cos, 1 Vpp
Termistore nella bobina: KTY84-130
Termistore per cuscinetti: Non supportato
Sensore vibrazioni: Non supportato
Sistema compensazione crescita mandrino: Non supportato
Tornitura: Non supportata
Peso: 55 kg

Dimensioni
Disegno tecnico disponibile per dimensioni complessive e dettagli di montaggio (lunghezza indicata sopra).

Caratteristiche / specifiche tecniche

• Modello: DGZYX-15020/22
• Diametro: Φ150 mm
• Lunghezza: 590,5 mm
• Interfaccia utensile: HSK-A63 / BB140
• Velocità max.: 20.000 giri/min (grasso)
• Motore: Motore sincrono
• Potenza S1: 22 kW
• Potenza S6: 33 kW (a breve termine)
• Coppia S1: 42 Nm
• Coppia S6: 63 Nm (a breve termine)
• Raffreddamento: Acqua
• Refrigerante attraverso l'albero: Acqua / Nebbia d'olio
• Encoder: Sin/cos, 1 Vpp
• Termistore bobina: KTY84-130
• Peso: 55 kg
