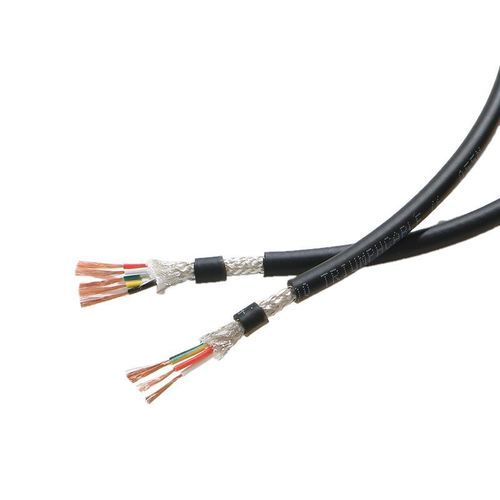

Assemblaggio di cavi elettrici di comando TRVVP

di segnalimulticonduttorecordato a trefoli

Ambito di applicazione
Cavi di segnale di controllo per il collegamento dei sistemi di controllo robotico (robot per saldatura ad arco, robot per saldatura a punti, robot di assemblaggio, robot di verniciatura, robot di movimentazione, robot per esplorazione subacquea, robot di incisione, robot di pallettizzazione e altri tipi di robot). Adatto per installazioni soggette a flessioni ripetute rilevanti, applicazioni in catena portacavi e ambienti con interferenze elettromagnetiche generate da motori e attrezzature.

Caratteristiche del prodotto

• Superficie esterna flessibile, resistente all'abrasione e ai tagli
• Ritardante di fiamma secondo IEC 60332‑1‑2; resistenza agli oli secondo EN 60811‑404
• Velocità di scorrimento massima: ≤ 3 m/s
• Raggio di curvatura: percorrenza < 10 m → 4×D; percorrenza ≥ 10 m → 7.5×D (D = diametro esterno del cavo)
• Progettato per funzionamento in catena portacavi: vita utile > 20 milioni di cicli

Struttura del prodotto

• Conduttore: rame nudo ultrafine, multi‑rame (con anima di trazione), conforme a IEC 60228
• Isolamento: isolamento del nucleo TPE categoria 6
• Guaina esterna: PUR, grigio (RAL 7001)
• Metodo di trefolatura: < 8 conduttori — trefolatura in fascio; ≥ 8 conduttori — trefolatura raggruppata attorno al nucleo di rinforzo

Specifiche tecniche
Marcatura dei conduttori: conduttori neri con numerazione bianca in conformità a DIN VDE 0293
Resistenza del conduttore: conforme a IEC 60228 Classe 6
Conduttore di protezione: G = include conduttore di protezione giallo‑verde; X = senza conduttore di protezione giallo‑verde

Tabella dei parametri
Sezione (mm²) | Diametro esterno cavo (mm) | Diametro conduttore (mm) | Resistenza conduttore a 20°C (Max, Ω/km) | Spessore isolamento (mm) | Spessore guaina (mm) | Tensione nominale (V)
3*0.2 | 5.4±0.2 | 1.3 | 92.3 | 0.4 | 1.0 | 300/300V
3*0.3 | 5.6±0.2 | 1.5 | 69.2 | 0.5 | 1.0 | 300/300V
3*0.5 | 6.5±0.2 | 1.8 | 39 | 0.5 | 1.0 | 300/300V
3*0.75 | 7.5±0.2 | 2.1 | 26 | 0.6 | 1.1 | 300/300V
3*1.0 | 8.1±0.2 | 2.4 | 19.5 | 0.6 | 1.1 | 300/300V
3*1.5 | 9.1±0.2 | 2.8 | 13.3 | 0.7 | 1.2 | 300/300V
3*2.5 | 10.9±0.2 | 3.4 | 7.98 | 0.8 | 1.3 | 300/300V

Caratteristiche / specifiche tecniche

• Materiale conduttore: rame nudo multi‑filo ultrafine (IEC 60228)
• Materiale isolamento: TPE categoria 6
• Materiale guaina: PUR (grigio RAL 7001)
• Tensione nominale: 300/300 V
• Indicazione raggio di curvatura: 4×D per percorrenza <10 m; 7.5×D per percorrenza ≥10 m
• Velocità massima di scorrimento: ≤ 3 m/s
• Resistenza al fuoco: IEC 60332‑1‑2; Resistenza agli oli: EN 60811‑404
• Progettato per applicazioni in catena portacavi con elevati cicli di flessione (vita utile >20 milioni di cicli)
