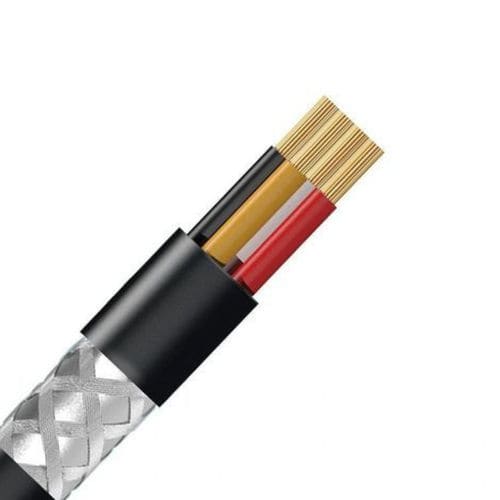

Cavo di comando industriale KVV

a guaina

Ambito di applicazione Questo prodotto è adatto per tensioni nominali U0/U di 450/750 V e inferiori, compresi i circuiti di controllo e monitoraggio e le linee di protezione. Materiale e standard esecutivo

• Materiale: Conduttore: rame di elevata purezza privo di ossigeno; Isolamento: cloruro di polivinile reticolato (PVC); Guaina: cloruro di polivinile a bassa emissione di fumi e privo di alogeni (materiale della guaina LSHF PVC / PE indicato in diverse formulazioni).
• Standard esecutivo: GB/T 9330-2020.

Caratteristiche operative

• Temperatura di esercizio consentita a lungo termine: non superiore a 70°C.
• Temperatura di posa/installazione: non inferiore a 0°C.
• Raggio di curvatura: per diametro esterno D < 25 mm, raggio di curvatura minimo = 4 × D; per diametro esterno D ≥ 25 mm, raggio di curvatura minimo = 6 × D.

Note sulla costruzione Il prodotto utilizza conduttori in rame privo di ossigeno per ottenere una bassa resistenza del conduttore e una migliore integrità del segnale. L'isolamento in PVC reticolato garantisce resistenza dielettrica e durata meccanica. La guaina esterna è formulata per essere priva di fumi e alogeni, per una maggiore sicurezza antincendio e minori emissioni tossiche in caso di incendio. Tabella dei parametri Specifiche | Struttura del conduttore (mm) | Spessore dell'isolamento (mm) | Spessore della guaina (mm) | Limite inferiore del diametro esterno (mm) | Limite superiore del diametro esterno (mm) | Resistenza massima del conduttore a 20℃ (Ω/KM) | Resistenza minima dell'isolamento del conduttore a 70℃ (MΩ/KM) | Corrente di riferimento - Capacità di carico (A) 2×1 | 1/1.13 | 0.6 | 1.2 | 7.0 | - | 8.5 | 0.011 | 11 3×1 | 1/1.13 | 0.6 | 1.2 | 7.4 | - | 8.9 | 0.011 | 11 4×1 | 1/1.13 | 0.6 | 1.2 | 7.9 | - | 9.6 | 0.011 | 11 5×1 | 1/1.13 | 0.6 | 1.2 | 8.8 | - | 10.3 | 0.011 | 11 6×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 7×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 8×1 | 1/1.13 | 0.6 | 1.2 | 10.2 | - | 12.8 | 0.011 | 11 10×1 | 1/1.13 | 0.6 | 1.2 | 11.4 | - | 13.3 | 0.011 | 11 1×2×1 | 1/1.13 | 0.6 | 1.5 | 11.8 | - | 14.2 | 0.011 | 11 2×1.5 | 1/1.38 | 0.7 | 1.2 | 7.9 | - | 9.5 | 0.011 | 17 3×1.5 | 1/1.38 | 0.7 | 1.2 | 8.3 | - | 10.0 | 0.011 | 15 4×1.5 | 1/1.38 | 0.7 | 1.2 | 9.0 | - | 10.9 | 0.011 | 17 5×1.5 | 1/1.38 | 0.7 | 1.2 | 9.7 | - | 11.7 | 0.011 | 17 6×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 7×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 8×1.5 | 1/1.38 | 0.7 | 1.2 | 11.7 | - | 14.1 | 0.011 | 17 10×1.5 | 1/1.38 | 0.7 | 1.2 | 13.7 | - | 16.6 | 0.011 | 17 12×1.5 | 1/1.38 | 0.7 | 1.2 | 14.2 | - | 17.1 | 0.011 | 17 2×2.5 | 1/2.25 | 0.8 | 1.2 | 9.0 | - | 10.9 | 0.0085 | 35 3×2.5 | 1/2.25 | 0.8 | 1.2 | 9.5 | - | 11.5 | 0.0085 | 35 4×2.5 | 1/2.25 | 0.8 | 1.2 | 11.4 | - | 13.8 | 0.0085 | 35 5×2.5 | 1/2.25 | 0.8 | 1.5 | 13.0 | - | 15.7 | 0.0085 | 35 6×2.5 | 1/2.25 | 0.8 | 1.5 | 14.1 | - | 18.8 | 0.0085 | 46 7×2.5 | 1/2.25 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.0085 | 46 8×2.5 | 1/2.25 | 0.8 | 1.5 | 15.8 | - | 19.0 | 0.0085 | 35 10×2.5 | 1/2.25 | 0.8 | 1.5 | 16.0 | - | 19.4 | 0.0085 | 35 12×2.5 | 1/2.25 | 0.8 | 1.5 | 16.5 | - | 20.0 | 0.0085 | 35 2×4 | 1/2.76 | 0.8 | 1.2 | 10.8 | - | 13.1 | 0.007 | 46 3×4 | 1/2.76 | 0.8 | 1.2 | 11.5 | - | 13.9 | 0.007 | 46 4×4 | 1/2.76 | 0.8 | 1.2 | 13.2 | - | 15.9 | 0.007 | 46 5×4 | 1/2.76 | 0.8 | 1.5 | 14.3 | - | 17.3 | 0.007 | 46 6×4 | 1/2.76 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.007 | 46 Descrizione del prodotto / Casi d'uso Il cavo di controllo KVV con anima in rame e isolamento in PVC e guaina in PE è progettato per la trasmissione di segnali di controllo e monitoraggio nell'automazione industriale, nei quadri elettrici e nei circuiti di controllo delle apparecchiature. Le applicazioni tipiche comprendono le connessioni I/O dei PLC, il cablaggio di sensori e attuatori nelle linee di automazione industriale, il cablaggio di controllo dei macchinari e i circuiti di controllo HVAC negli edifici. Il cavo è destinato ai team di approvvigionamento e di progettazione, agli integratori di sistemi e agli installatori che richiedono una robusta integrità del segnale e costruzioni di cavi a prova di incendio. Caratteristiche tecniche principali e specifiche di conformità

• Conduttori in rame privo di ossigeno di elevata purezza per una bassa resistenza e una trasmissione stabile del segnale.
• Isolamento in PVC reticolato che garantisce protezione dielettrica e robustezza meccanica.
• Guaina esterna a bassa emissione di fumi e priva di alogeni per ridurre al minimo le emissioni tossiche durante gli incendi e migliorare le prestazioni di sicurezza antincendio.
• Registrato per circuiti da 450/750 V CA; conforme a GB/T 9330-2020.
• Temperatura di esercizio specificata fino a 70°C e temperatura di installazione non inferiore a 0°C.

Vantaggi

• Maggiore sicurezza antincendio e ridotte emissioni tossiche (guaina LSHF).
• Configurazioni modulari dei conduttori per semplificare l'installazione e ottenere connessioni affidabili.
• Compatibilità con le comuni pratiche di cablaggio a ponticello e di controllo per i sistemi industriali e di gestione degli edifici.

Caratteristiche/specifiche tecniche

• Tensione nominale: 450/750V AC.
• Materiale conduttore: rame di elevata purezza privo di ossigeno.
• Isolamento: PVC reticolato.
• Guaina: PVC a bassa emissione di fumi e privo di alogeni (varianti di guaina in PE indicate).
• Standard: GB/T 9330-2020.
• Temperatura di esercizio (continua): fino a 70°C.
• Temperatura minima di installazione: 0°C.
• Raggio di curvatura: 4×D per D < 25 mm; 6×D per D ≥ 25 mm.
• Opzioni multiple di conduttori/dimensioni disponibili (vedere la tabella dei parametri sopra per le dimensioni dei conduttori, i diametri, la resistenza e le correnti nominali).
