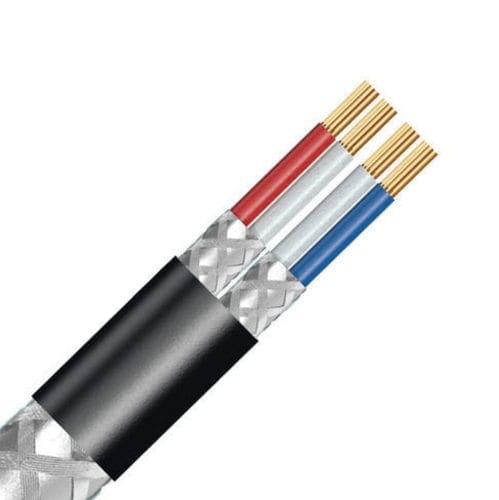

Cavo di comando industriale KVVP

in alluminioflessibilea guaina

Applicazione
Questo cavo è progettato per circuiti di controllo, monitoraggio e protezione con tensione nominale U0/U = 450/750 V e inferiore, adatto per quadri di comando, pannelli macchine e impianti di automazione.

Materiali e norme

• Conduttore: rame senza ossigeno ad alta purezza.
• Isolamento: polietilene.
• Schermatura: alluminio + treccia di rame stagnato ad alta densità.
• Guaina: PVC.
• Norma: GB/T9330-2020.

Funzione nei sistemi di controllo e monitoraggio
Garantisce trasmissione del segnale stabile e linee di protezione affidabili per applicazioni industriali, riducendo le interferenze elettromagnetiche sui circuiti di segnale.

Caratteristiche progettuali

• Conduttore in rame senza ossigeno per bassa resistenza.
• Isolamento in polietilene per integrità elettrica.
• Schermatura a doppio strato (alluminio + treccia di rame stagnato) per ridurre le EMI.
• Guaina in PVC per protezione meccanica e ritardanza alla fiamma.
• Costruzione flessibile disponibile in più sezioni (tipico: 2×1,0 mm² fino a 12×1,0 mm² e 2×1,5 mm²).

Prestazioni e condizioni operative
Bassa resistenza del conduttore e alta resistenza di isolamento per l'integrità del segnale; temperatura di esercizio continuativa ≤ 70°C; temperatura di posa ≥ 0°C. Schermatura migliorata per ambienti industriali.

Applicazioni tipiche

• Sistemi di automazione e pannelli di controllo industriale (sensori, attuatori, PLC).
• Riparazione e aggiornamento di apparecchiature — adatto come cavo di ricambio o upgrade.
• Installazioni che richiedono protezione EMI e affidabilità del segnale (stabilimenti produttivi, linee di processo, sistemi di monitoraggio).

Vantaggi principali

• Schermatura a doppio strato per miglior contenimento delle EMI e fedeltà del segnale.
• Flessibilità ottimizzata per l'instradamento in armadi e canaline.
• Guscio esterno in PVC resistente per protezione meccanica.

Parametri operativi (conciso)

• Tensione nominale: U0/U = 450/750 V.
• Temperatura operativa continuativa: ≤ 70°C.
• Temperatura di posa: ≥ 0°C.
• Raggio di curvatura: D < 25 mm → ≥ 4D; D ≥ 25 mm → ≥ 6D.
• Strati costruttivi: Conduttore / Isolamento / Schermo / Guaina.

Configurazioni tipiche e dati principali

• 2×1,0 mm² — Struttura conduttore: 1/1,13 mm; Isolamento: 0,6 mm; Densità treccia: 80%; Guaina: 1,2 mm; Diametro ≈ 8,0 mm; Resistenza max conduttore a 20°C: 0,011 Ω/km; Resistenza minima isolamento a 70°C: 18,1 MΩ·km.
• 3×1,0 mm² — Diametro ≈ 8,4 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 4×1,0 mm² — Diametro ≈ 8,9 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 5×1,0 mm² — Diametro ≈ 9,6 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 6×1,0 mm² — Diametro ≈ 10,2 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 7×1,0 mm² — Diametro ≈ 10,2 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 8×1,0 mm² — Diametro ≈ 11,2 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 10×1,0 mm² — Diametro ≈ 13,0 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 12×1,0 mm² — Isolamento: 0,6 mm; Guaina: 1,5 mm; Diametro ≈ 13,6 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 18,1 MΩ·km.
• 2×1,5 mm² — Struttura conduttore: 1/1,38 mm; Isolamento: 0,7 mm; Densità treccia: 80%; Guaina: 1,2 mm; Diametro ≈ 8,9 mm; Resistenza max 0,011 Ω/km; Resistenza isolamento min 12,1 MΩ·km.
