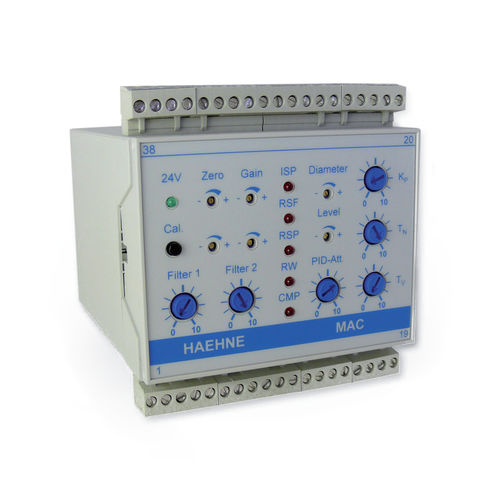

Amplificatore analogico MAC

di segnaledi misuraelettronico

Essendo un'unità compatta ed economica, il MAC è progettato per fornire una funzione di controllo ad anello chiuso per trasduttori ad estensimetri (ad es. misurazione della tensione del nastro). Il MAC è ottimizzato per l'uso in armadi elettrici. Può essere montato su guida DIN o direttamente su una piastra di montaggio. L'involucro del MAC contiene un amplificatore e un controller. L'amplificatore fornisce l'alimentazione ausiliaria ai trasduttori ad estensimetri e condiziona i segnali di uscita. Sono disponibili due uscite in tensione con filtri diversi. La funzione indipendente dell'uscita in corrente (opzione C e N) può essere collegata all'uscita in alta o bassa tensione smorzata. È possibile anche l'uso esterno di un convertitore di segnale da 10 Volt / 20 mA. I componenti PID del regolatore possono essere regolati individualmente e anche parzialmente disattivati. Circuiti aggiuntivi di addizionatore e moltiplicatore consentono l'elaborazione di altri segnali, ad esempio il segnale di diametro. I segnali di controllo a 24 volt possono spegnere la parte di controllore o attivare o disattivare gradualmente il segnale di uscita.
