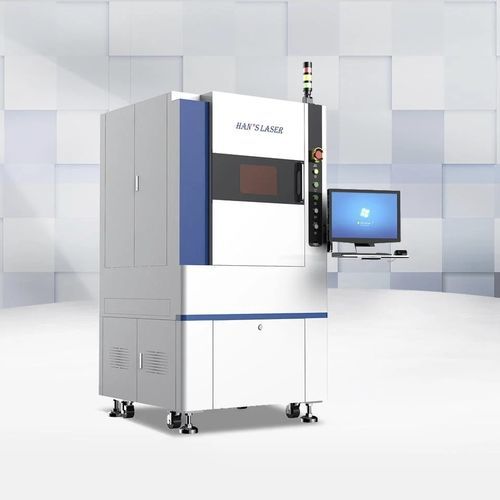

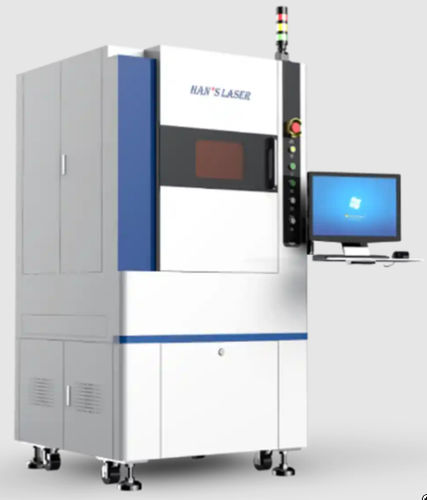

Macchina da taglio laser ultravioletto HDZ-UVC3030
laser UVper compositiper materie plastiche

Macchina da taglio laser ultravioletto - HDZ-UVC3030 - Han's Laser Technology Co., Ltd - laser UV / per compositi / per materie plastiche
Macchina da taglio laser ultravioletto - HDZ-UVC3030 - Han's Laser Technology Co., Ltd - laser UV / per compositi / per materie plastiche
Macchina da taglio laser ultravioletto - HDZ-UVC3030 - Han's Laser Technology Co., Ltd - laser UV / per compositi / per materie plastiche - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
laser ultravioletto, laser UV
Materiale trattato
per materie plastiche, per resine, per compositi
Prodotto trattato
per PCB, per circuito stampato
Tipo di comando
con software di controllo
Funzione combinata
per profilatura, livellamento
Applicazioni
per l'industria elettronica
Caratteristiche elettriche
monofase
Struttura
da banco
Altre caratteristiche
ad alta precisione, ad alta prestazione, con raffreddamento ad acqua, programmabile, con telecamera CCD, a testa galvanometrica, con registrazione ottica
Corsa X

300 mm
(11,81 in)

Corsa Y

300 mm
(11,81 in)

Potenza laser

Min.: 20 W

Max.: 60 W

Ripetibilità

0,02 mm, 0,05 mm
(0,0008 in, 0,002 in)

Lunghezza totale

1.000 mm
(39 in)

Larghezza totale

1.100 mm
(43 in)

Altezza

1.750 mm
(69 in)

Alimentazione elettrica

220 V

Descrizione

Caratteristiche della macchina
  • Generatore laser UV ad alte prestazioni sviluppato internamente con zona interessata dal calore molto ridotta, che consente la lavorazione efficiente di prodotti PCBA/FPCBA ad alta densità e integrazione.
  • Sistema di movimento ad alta precisione con galvanometro Scanlab e posizionamento tramite telecamera visiva per garantire la precisione di taglio.
  • Software di controllo proprietario che supporta taglio multi‑pannello, autofocus, compensazione delle deformazioni e programmazione in batch per layout complessi.


Applicazioni
  • Taglio di precisione, semicorte e fresatura di scanalature per FPCBA, PCBA, materiali RF, CVL e SIP.
  • Taglio di alta qualità di coverlay, PI, FR4, FR5 e materiali CEM.
  • Elaborazione precisa di componenti elettronici come moduli fingerprint per telefoni, moduli fotocamera e chip integrati.


Dati tecnici
Modello dispositivo | HDZ-UVC3030 / HDZ-UVC3030B
Generatore laser | UV (nanosecondo verde o UV picosecondo)
Potenza laser | 20–60 W (opzioni)
Larghezza minima linea | 0,03 mm
Precisione di ripetizione posizionamento | ±0,02 mm / ±0,05 mm
Area massima lavorabile | 300 × 300 mm
Sistema di posizionamento | Posizionamento con telecamera visiva (CCD)
Metodo di raffreddamento | Raffreddamento ad acqua
Dimensioni | 1000 × 1100 × 1750 mm

Specifiche
  • Modello: HDZ-UVC3030 / HDZ-UVC3030B
  • Sistema di controllo: Scanlab galvo scanner + scheda di controllo, Windows
  • Lunghezza d’onda: 355 nm
  • Formati file: DXF, PPLTLT
  • Alimentazione: 220 V / 50 Hz (opzioni disponibili)
