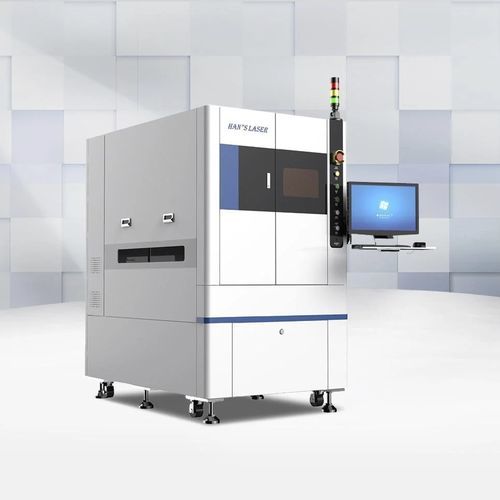

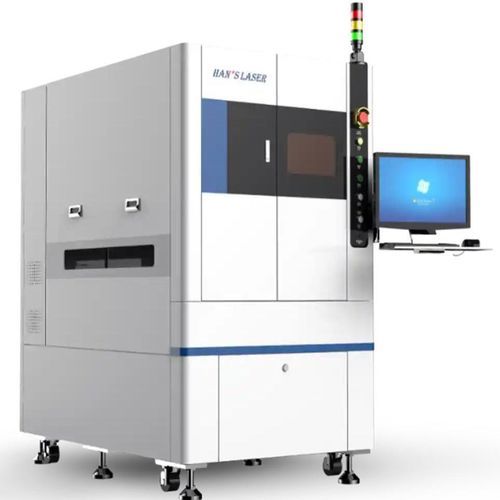

Macchina da taglio laser ultravioletto HDZ-CL4030laser UVper rameper materie plastiche
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser ultravioletto, laser UV
- Materiale trattato
- per rame, per materie plastiche
- Prodotto trattato
- per PCB, per circuito stampato
- Tipo di comando
- CNC
- Applicazioni
- per il settore ottico
- Caricamento del pezzo
- con carico/scarico automatizzato
- Struttura
- compatta
- Altre caratteristiche
- automatica, ad alta precisione, ad alta prestazione, con raffreddamento ad acqua, con telecamera CCD, a testa galvanometrica
- Corsa X
300 mm
(11,81 in)- Corsa Y
300 mm
(11,81 in)- Potenza laser
Max.: 60 W
Min.: 10 W
- Ripetibilità
0,002 mm
(0,0001 in)- Lunghezza totale
1.000 mm
(39 in)- Larghezza totale
1.400 mm
(55 in)- Altezza
1.750 mm
(69 in)- Alimentazione elettrica
220 V
Descrizione
Panoramica del prodotto
Caratteristiche principali
Applicazioni
Specifiche tecniche
- Macchina di taglio laser UV in linea per il taglio pannelli e la singolazione a piccolo formato PCBA/FPCBA. Modello: HDZ-CL4030.
Caratteristiche principali
- Generatore laser UV ad alte prestazioni (355 nm), disponibile in versioni nanosecondo verde o picosecondo UV; potenza configurabile (tip. 10–60 W) in base a materiale e produttività.
- Area interessata dal calore molto ridotta, adatta ad elettronica ad alta densità e alta integrazione.
- Sistema di movimento ad alta precisione con galvanometro di scansione e posizionamento assistito da visione; precisione di riposizionamento ±0,025 mm; ripetibilità piattaforma 2D ±0,002 mm.
- Progettazione pronta per integrazione in linea con linee SMT e sistemi automatici di carico/scarico per ridurre la movimentazione manuale.
- Sistema raffreddato ad acqua e supporto per formati CAD/CAM comuni (dxf, plt).
Applicazioni
- Taglio di precisione, mezzo taglio, fresatura, apertura per FPC, PCBA, moduli RF, CVL, SIP e assemblaggi elettronici di piccolo formato simili.
- Adatta per la lavorazione di precisione nell'elettronica automobilistica, elettronica di consumo e packaging di componenti.
Specifiche tecniche
- Modello: HDZ-CL4030
- Lunghezza d'onda laser: 355 nm
- Varianti laser: nanosecondo verde / picosecondo UV
- Potenza: configurabile, opzioni tipiche 10 W / 15 W / 20–60 W
- Larghezza linea minima: 0,03 mm
- Precisione di riposizionamento (finale): ±0,025 mm
- Ripetibilità piattaforma 2D: ±0,002 mm
- Area massima di lavorazione: 300 mm × 300 mm
- Posizionamento: telecamera di visione (CCD 5MP consigliata)
- Raffreddamento: raffreddamento ad acqua
- Formati supportati: dxf, plt
- Alimentazione: 220 V, 50 Hz, ≈6 kW (a seconda della configurazione)
- Dimensioni macchina (riferimento): 1000 mm × 1400 mm × 1750 mm
