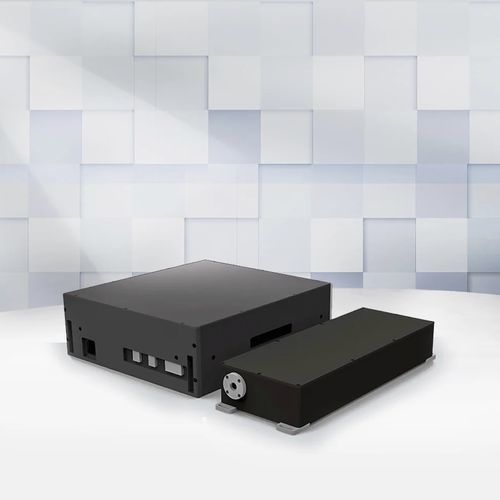

Fonte laser pulsato NPFL-80IR-1.01

al sub-nanosecondoa fibra otticainfrarosso

Caratteristiche della macchina

• Impulsi sub-nanosecondo (0,1–0,2 ns, personalizzabile); qualità del fascio prossima al limite di diffrazione (M2 ≤1,5); energia massima per impulso 0,8 mJ
• Configurazione ottica totalmente in fibra che fornisce uscita stabile (stabilità di potenza ≤3 % su 24 h) e prestazioni di lavorazione migliorate per i settori dei semiconduttori e fotovoltaico
• Frequenza di ripetizione regolabile 100–2000 kHz e gamma di regolazione potenza 0–100 % per flessibilità di processo
• Ingombro compatto, risposta rapida (<100 μs) e parametri del fascio controllati (dimensione spot 3,0±0,2 mm, ellipticità tip. 92 %)

Applicazioni

• Taglio, foratura e graffiatura di vetro, silicio e ceramiche
• Patterning di film sottili e microstrutturazione di metalli e rivestimenti
• Marcatura permanente su vetro, silicio, ceramica, metalli e plastiche

Scheda tecnica
Modello macchina: Infrared Sub-nanosecond Laser NPFL-80IR-1.01
Modalità di funzionamento: Pulsata
Potenza media (W): 80
Lunghezza d'onda centrale (nm): 1064
Larghezza di linea spettrale (nm): <30; larghezza 3 dB
Frequenza di ripetizione (kHz): 100-2000; regolabile
Durata dell'impulso (ns): 0,1-0,2 ns; personalizzabile
Energia massima per impulso (mJ): 0,8
Intervallo di regolazione della potenza (%): 0-100
Tempo di risposta (μs): <100
Qualità del fascio (M2): ≤1,5
Stabilità di potenza (%): ≤3 %; 24 h
Dimensione spot (mm): 3,0±0,2; 1/e2
Ellitticità del fascio (%): >90; tip. 92 %
Spostamento del fascio (mm): <1,0
Angolo di divergenza del fascio (mrad): <0,5

Specifiche tecniche

• Modello: NPFL-80IR-1.01
• Modalità: Pulsata
• Potenza media: 80 W
• Lunghezza d'onda: 1064 nm
• Larghezza di linea spettrale: <30 nm (3 dB)
• Frequenza di ripetizione: 100–2000 kHz (regolabile)
• Durata impulso: 0,1–0,2 ns (personalizzabile)
• Energia max per impulso: 0,8 mJ
• Regolazione potenza: 0–100 %
• Tempo di risposta: <100 μs
• Qualità del fascio (M2): ≤1,5
• Stabilità di potenza: ≤3 % (24 h)
• Dimensione spot: 3,0 ±0,2 mm (1/e2)
• Ellitticità: >90 % (tip. 92 %)
• Spostamento del fascio: <1,0 mm
• Angolo di divergenza: <0,5 mrad
