Purificatore di gas di idrogeno

di ammoniaca

Panoramica del prodotto
I moduli membrana per il recupero dell'idrogeno separano e concentrano selettivamente l'idrogeno da correnti gassose contenenti idrogeno generate in raffineria, settore petrolchimico, sintesi dell'ammoniaca e processi industriali correlati. Il modulo membrana costituisce l'elemento centrale di separazione; la configurazione (mono o multistadio) dipende dalla composizione dell'alimentazione, dalla capacità, dalla pressione e dai requisiti del prodotto. Questa descrizione definisce il modulo membrana e il suo ruolo di separazione; non copre l'ambito completo di un sistema. Compressione, pretrattamento e stadi devono essere valutati in relazione alle condizioni del progetto.

Principio di separazione
La separazione è guidata da una differenza di pressione parziale attraverso la membrana. In miscele appropriate contenenti idrogeno, l'idrogeno normalmente permea più rapidamente rispetto a specie più grandi o a permeazione più lenta, producendo un permeato arricchito in idrogeno mentre componenti più pesanti o lenti rimangono sul lato ad alta pressione. Le prestazioni finali dipendono dalla composizione dell'alimentazione, dalla pressione, dalla temperatura, dalle portate, dalla specifica del prodotto e dagli obiettivi di recupero.

Applicazioni tipiche

• Gas di scarico da raffineria e petrolchimica: Recuperare una corrente arricchita in idrogeno da gas contenenti idrogeno per riuso o trattamento successivo, nel rispetto dei requisiti a valle.
• Gas di scarico di purga dell'ammoniaca: Concentrare l'idrogeno dalle correnti di purga per reiniezione o uso in stabilimento secondo i confini del sito.
• Correnti di processo del metanolo: Trattare correnti contenenti idrogeno nella produzione di metanolo per recupero o regolazione della composizione.
• Regolazione del syngas: Applicare separazione selettiva per supportare la regolazione del rapporto di idrogeno in correnti syngas compatibili.

Considerazioni di processo

• Ottenere la composizione completa dell'alimentazione e la sua variabilità, con attenzione a gocce, particelle, idrocarburi condensabili e contaminanti che possono compromettere la membrana.
• Pressione d'ingresso, temperatura e portata determinano la forza motrice disponibile e influenzano l'area di membrana e la configurazione richieste.
• Valutare congiuntamente gli obiettivi di composizione del prodotto, la perdita di idrogeno ammissibile e gli obiettivi di recupero; possono essere necessari sistemi multistadio o ibridi per soddisfare le specifiche.

Informazioni richieste

• Composizione completa del gas di alimentazione e intervallo di variazione previsto delle impurità chiave
• Portata di alimentazione, pressione e temperatura d'ingresso
• Composizione obiettivo del prodotto e uso a valle previsto
• Perdita di idrogeno ammissibile o percentuale di recupero desiderata

Specifiche tecniche

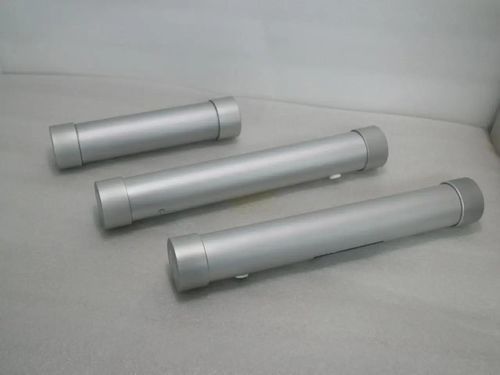

• Famiglia di prodotto: modulo membrana per recupero dell'idrogeno
• Funzione primaria: separazione selettiva, concentrazione e recupero dell'idrogeno da correnti gassose contenenti idrogeno
• Principio di separazione: permeazione attraverso membrana guidata da differenza di pressione parziale; l'idrogeno permea più rapidamente di componenti più grandi/più lenti
• Applicazioni tipiche: gas di scarico da raffineria e petrolchimica, gas di purga di ammoniaca, correnti di processo del metanolo, regolazione del syngas
• Configurazioni: configurazioni mono o multistadio; il modulo membrana è l'elemento centrale di separazione
• Variabili di processo che influenzano le prestazioni: composizione dell'alimentazione (incluse gocce/particelle/idrocarburi condensabili), pressione d'ingresso, temperatura, portata, specifiche del prodotto e requisiti di recupero
• Considerazioni aggiuntive: la compressione e il pretrattamento possono essere necessari a seconda delle condizioni del progetto
• Informazioni richieste per l'offerta: composizione del gas di alimentazione, portata, pressione e temperatura d'ingresso, composizione obiettivo del prodotto, perdita di idrogeno ammissibile/obiettivi di recupero
