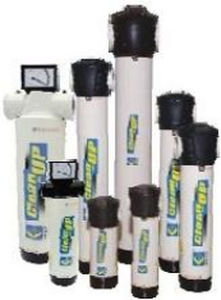

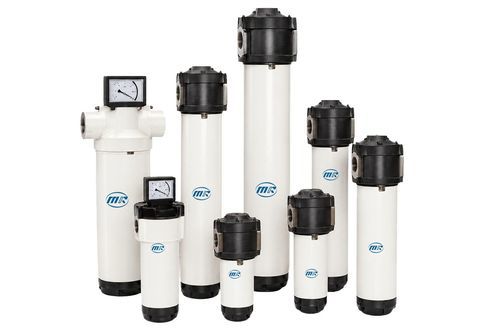

Purificatore di aria compressa a carboni attivi Class 35

a pavimentocon filtrodi polvere

Panoramica
I filtri per aria compressa filettati Classe 35–800 sono progettati per la filtrazione sulla linea principale e all'ingresso delle apparecchiature. Un percorso d'ingresso liscio a 90° e un diffusore di flusso conico riducono le turbolenze e la perdita di pressione aumentando l'area di filtrazione efficace. L'involucro in tre sezioni facilita la sostituzione dell'elemento filtrante e la manutenzione dello scarico.

Specifiche del prodotto

• Pressione di esercizio: 0,2–1,6 MPa
• Intervallo di portata nominale: 1,6–23 m³/min (Classe-35 a Classe-800)
• Gradi di filtrazione disponibili: C / T / A / F / H
• Accessori opzionali: valvola di scarico elettronica, scarico interno, valvola di scarico automatica, indicatore di pressione differenziale

Gradi di filtrazione Mairui C/T/A/F/H

• C — Filtro olio-acqua per linea principale; Precisione di filtrazione: 3 μm; Olio residuo massimo: ≤5 ppm
• T — Filtro per particolato per linea principale; Precisione di filtrazione: 1 μm; Olio residuo massimo: ≤1 ppm
• A — Rimozione olio ad alta efficienza; Precisione di filtrazione: 0,01 μm; Olio residuo massimo: ≤0,01 ppm
• F — Rimozione olio a ultra alta efficienza; Precisione di filtrazione: 0,01 μm; Olio residuo massimo: ≤0,001 ppm
• H — Filtro a carbone attivo per vapori d'olio; Precisione di filtrazione: 0,01 μm; Olio residuo massimo: ≤0,003 ppm

Modelli e specifiche

• Class-35 — Portata nominale 1,6 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC1"; Lunghezza 260 mm; Larghezza 107 mm; Elemento filtrante: Class-35E-03; Quantità elementi: 1; Peso: 2,5 kg
• Class-70 — Portata nominale 2,6 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC1"; Lunghezza 305 mm; Larghezza 107 mm; Elemento filtrante: Class-70E-03; Quantità elementi: 1; Peso: 2,8 kg
• Class-100 — Portata nominale 3,8 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC1"; Lunghezza 365 mm; Larghezza 107 mm; Elemento filtrante: Class-100E-03; Quantità elementi: 1; Peso: 3,1 kg
• Class-200 — Portata nominale 7 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC1-1/2"; Lunghezza 555 mm; Larghezza 135 mm; Elemento filtrante: Class-200E-03; Quantità elementi: 1; Peso: 5,1 kg
• Class-300 — Portata nominale 8,5 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC1-1/2"; Lunghezza 635 mm; Larghezza 135 mm; Elemento filtrante: Class-300E-03; Quantità elementi: 1; Peso: 5,8 kg
• Class-350 — Portata nominale 11,5 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC2"; Lunghezza 735 mm; Larghezza 135 mm; Elemento filtrante: Class-350E-03; Quantità elementi: 1; Peso: 6,5 kg
• Class-400 — Portata nominale 13,5 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC2"; Lunghezza 760 mm; Larghezza 170 mm; Elemento filtrante: Class-400E-03; Quantità elementi: 1; Peso: 10 kg
• Class-600 — Portata nominale 17 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC2-1/2"; Lunghezza 820 mm; Larghezza 170 mm; Elemento filtrante: Class-600E-03; Quantità elementi: 1; Peso: 11 kg
• Class-800 — Portata nominale 23 m³/min; Pressione di esercizio 0,2–1,6 MPa; Connessione RC2-1/2"; Lunghezza 1060 mm; Larghezza 170 mm; Elemento filtrante: Class-800E-03; Quantità elementi: 1; Peso: 14 kg

Caratteristiche tecniche

• Uso previsto: filtrazione su linea principale e ingresso apparecchiature
• Involucro: design in tre sezioni per sostituzione elementi e accesso allo scarico
• Flusso: ingresso liscio a 90° e diffusore conico per ridurre turbolenza e perdite di pressione
• Gradi di filtrazione: C (olio‑acqua), T (particolato), A (rimozione olio alta efficienza), F (rimozione olio ultra alta efficienza), H (carboni attivi per vapori d'olio)
• Precisioni tipiche: 3 μm (C), 1 μm (T), 0,01 μm (A/F/H)
• Olio residuo massimo per grado: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤0,001 ppm; H ≤0,003 ppm
• Accessori: valvola di scarico elettronica, scarico interno, valvola di scarico automatica, indicatore di pressione differenziale
• Elementi filtranti: riferimenti Class-35E-03 a Class-800E-03; Quantità elementi: 1 per unità
• Esempi di peso: 2,5 kg (Class-35) fino a 14 kg (Class-800)
