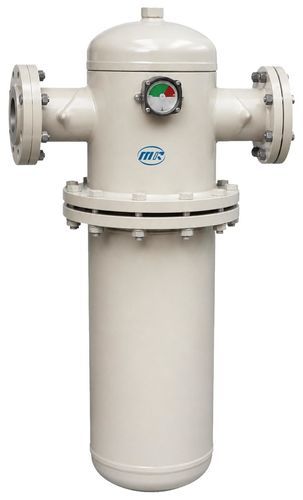

Filtro per aria compressa Class 600

a cartucciaindustrialeper aria condizionata

Panoramica del prodotto I filtri per aria compressa con flangia della serie 600–17500 sono progettati per impianti ad aria compressa ad alta portata. A seconda della portata richiesta, vengono installati uno o più elementi filtranti. È possibile selezionare i gradi di filtrazione C, T, A, F e H per rimuovere particelle, acqua liquida, aerosol oleosi e vapori d’olio in base ai requisiti di qualità dell’aria a valle. Specifiche chiave del prodotto

• Pressione di esercizio: 0,2–1,0 MPa
• Intervallo di portata nominale: 17–510 m³/min
• Gradi di filtrazione disponibili: C / T / A / F / H

Gradi di filtrazione Mairui C/T/A/F/H Grado | Funzione | Precisione di filtrazione | Contenuto massimo di olio residuo C | Filtro olio-acqua sulla linea principale | 3 μm | ≤5 ppm T | Filtro antiparticolato sulla linea principale | 1 μm | ≤1 ppm A | Filtro ad alta efficienza per la rimozione dell’olio | 0,01 μm | ≤0,01 ppm F | Filtro per la rimozione dell’olio ad altissima efficienza | 0,01 μm | ≤0,001 ppm H | Filtro a carbone attivo per vapori d’olio | 0,01 μm | ≤0,003 ppm Modelli e specifiche Modello | Portata nominale | Pressione di esercizio | Attacco | Lunghezza (mm) | Larghezza (mm) | Elemento filtrante | Numero di elementi | Peso (kg) Class-600 | 17 m³/min | 0,2–1,0 MPa | DN65FL | 1114 | 320 | Class-600E | 1 | 23 Classe-800 | 23 m³/min | 0,2–1,0 MPa | DN65FL | 1266 | 230 | Classe-800E | 1 | 28 Classe 900 | 27 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Classe 400E | 2 | 79 Classe-1200 | 34 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Classe-600E | 2 | 85 Classe-1600 | 45 m³/min | 0,2–1,0 MPa | DN100FL | 1320 | 430 | Classe-800E | 2 | 115 Classe-2000 | 55 m³/min | 0,2–1,0 MPa | DN100FL | 1189 | 540 | Classe-600E | 3 | 128 Classe-2400 | 65 m³/min | 0,2–1,0 MPa | DN125FL | 1438 | 540 | Classe-800E | 3 | 135 Classe 3000 | 87 m³/min | 0,2–1,0 MPa | DN150FL | 1485 | 600 | Classe 800E | 4 | 155 Classe 4000 | 110 m³/min | 0,2–1,0 MPa | DN150FL | 1415 | 600 | Classe 800E | 5 | 158 Classe 4800 | 130 m³/min | 0,2–1,0 MPa | DN150FL | 1445 | 600 | Classe 800E | 6 | 170 Classe 5600 | 160 m³/min | 0,2–1,0 MPa | DN200FL | 1555 | 740 | Classe 800E | 8 | 245 Classe 7000 | 210 m³/min | 0,2–1,0 MPa | DN200FL | 1630 | 750 | Classe 800E | 10 | 270 Classe 8000 | 260 m³/min | 0,2–1,0 MPa | DN250FL | 1610 | 900 | Classe 800E | 12 | 320 Classe-10500 | 320 m³/min | 0,2–1,0 MPa | DN250FL | 1830 | 930 | Classe-800E | 14 | 450 Classe-12500 | 360 m³/min | 0,2–1,0 MPa | DN300FL | 1750 | 960 | Classe-800E | 16 | 420 Classe-14000 | 410 m³/min | 0,2–1,0 MPa | DN300FL | 1670 | 985 | Classe-800E | 19 | 435 Classe-17500 | 510 m³/min | 0,2–1,0 MPa | DN350FL | 1991 | 1140 | Classe-800E | 24 | 500 Caratteristiche / specifiche tecniche

• Pressione di esercizio: 0,2–1,0 MPa
• Intervallo di portata nominale: 17–510 m³/min (modelli dalla Classe-600 alla Classe-17500)
• Gradi di filtrazione disponibili: C, T, A, F, H (le funzioni vanno dalla separazione olio-acqua sulla linea principale alla rimozione dei vapori d’olio con carbone attivo)
• Precisione di filtrazione: fino a 0,01 μm per la rimozione ad alta efficienza dell’olio; filtrazione delle particelle a 1–3 μm per i filtri della linea principale
• Contenuto massimo di olio residuo per grado: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤ 0,001 ppm; H ≤ 0,003 ppm
• Tipi di attacco presenti nei modelli: DN65FL, DN80FL, DN100FL, DN125FL, DN150FL, DN200FL, DN250FL, DN300FL, DN350FL
• Tipi di elementi filtranti associati ai modelli (ad es., Classe-600E, Classe-800E, Classe-400E)
