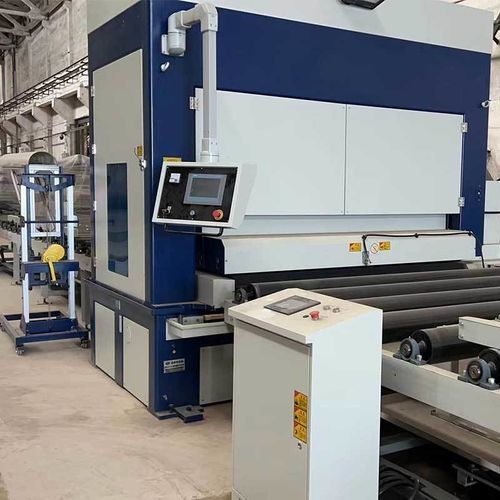

Macchina smerigliatrice-lucidatrice di lastre SG2050-WJS

per pezzi piattiper alluminiodi acciaio inossidabile

Panoramica del prodotto
Il SG2050-WJS è progettato per rettificare con precisione fino a uno spessore definito e per la finitura superficiale di lastre intere o parti di grandi dimensioni. Lavora materiali quali titanio, molibdeno, alluminio, acciaio inox e acciaio al carbonio, controllando la rugosità tramite funzionamento con nastri abrasivi in umido.

Principio di funzionamento
La macchina utilizza un portale con tavolo di lavoro a movimento alternato in cui il pezzo viene bloccato. L'intero tavolo si muove avanti e indietro in modo che il pezzo passi attraverso più stazioni di lavorazione. Il movimento è azionato da guide lineari e viti a ricircolo di sfere per garantire elevata precisione di posizionamento. La velocità di avanzamento è regolabile da 2 a 9 m/min.

Punti di forza

• Teste a nastro abrasivo larghe a struttura portale (1–4 stazioni) con sollevamento verticale servo-motorizzato indipendente per posizionamento preciso e adattamento allo spessore.
• Funzionamento in umido con fluido di taglio riciclato; ugelli ad alta pressione e soffiatori d'aria in uscita per rimuovere polvere metallica aderente e migliorare la pulizia della superficie.
• Unità di filtrazione automatica del fluido di taglio integrata per riciclo continuo e minore manutenzione.

Configurazione opzionale
Area di vuoto umido parziale o totale sul tavolo di lavoro per esigenze specifiche di bloccaggio o movimentazione.

Scheda tecnica
Larghezza massima di lavoro: 1000 mm / 1300 mm / 1600 mm / 1900 mm
Lunghezza minima di lavoro: 200 mm
Spessore massimo di lavoro: 100 mm
Lunghezza massima di lavoro: 3000 mm
Velocità di avanzamento del tavolo: 2–9 m/min
Precisione di lavoro: ±0,03 mm
Numero di stazioni: 1–4
Potenza totale: 300 kW
Peso macchina: 20000 kgs
Dimensioni macchina: 13500 x 4200 x 2300 mm

Specifiche tecniche

• Modello: SG2050-WJS
• Modalità di lavoro: Portale a movimento alternato con pezzo bloccato
• Componenti di trasmissione: Guide lineari e viti a ricircolo di sfere per il tavolo
• Intervallo velocità di avanzamento: 2–9 m/min (regolabile)
• Posizionamento / precisione: ±0,03 mm
• Teste abrasive: 1 a 4 teste a nastro larghe con sollevamento servomotorizzato individuale
• Funzionamento: Lavorazione in umido con fluido di taglio riciclato; include ugelli ad alta pressione e soffiatori d'aria per la pulizia
• Filtrazione: Unità automatica di filtrazione del fluido di taglio
• Opzionale: Area di vuoto umido parziale o totale sul tavolo
• Materiali idonei: Titanio, molibdeno, alluminio, acciaio inossidabile, acciaio al carbonio
• Elettrico / potenza: Potenza installata totale ~300 kW
• Dimensioni e peso: 13500 x 4200 x 2300 mm; circa 20000 kgs
