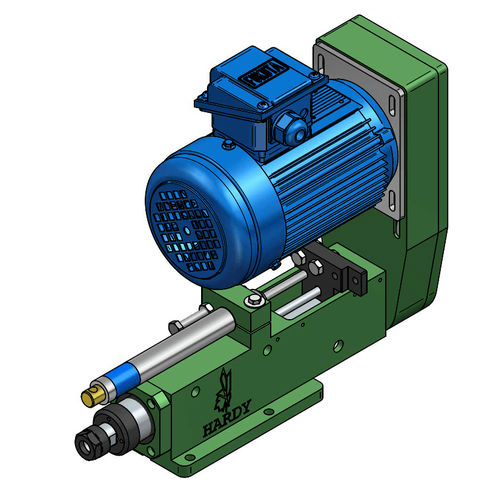

Testa di foratura di foratura SD3A-ER16

smussaturapneumaticacon trasmissione a cinghia

Panoramica prodotto
La SD3 è un'unità testa di foratura autoalimentante progettata per operazioni di lavorazione in linea. Presenta un ammortizzatore ad olio per alimentazione pneumatica o una valvola idraulica opzionale per controllare la velocità di avanzamento. La precisione della punta del mandrino è <0,003 mm e la capacità massima di foratura raggiunge Ø 6 mm su materiale S45C. L'unità esegue foratura, smusso, alesatura e svasatura con elevata ripetibilità.

Caratteristiche

• Motore standard AC trifase 0,4 kW incluso; opzione fino a 0,75 kW
• Trasmissione a cinghia a velocità fissa con cinghia Poly‑V
• Attacchi mandrino disponibili: ER16, JT1, JT2
• Disponibile in versione con servo per controllo variabile della velocità
• Sensori di prossimità OMRON forniti, con supporto
• Grado di protezione motore AC: IP54

Applicazioni

• Foratura
• Smusso
• Alesatura
• Svasatura

Specifiche tecniche

• Tipo: Unità testa di foratura autoalimentante con ammortizzatore ad olio o valvola idraulica per controllo avanzamento
• Precisione punta mandrino: < 0,003 mm
• Capacità massima di foratura: fino a Ø 6 mm (materiale S45C)
• Motore (standard): AC trifase, 0,4 kW (opzionale fino a 0,75 kW)
• Trasmissione: Cinghia (Poly‑V), velocità fissa; opzione servomotore per velocità variabile
• Attacchi mandrino: ER16, JT1, JT2
• Sensori: Interruttori di prossimità OMRON forniti con supporto
• Protezione motore: IP54
