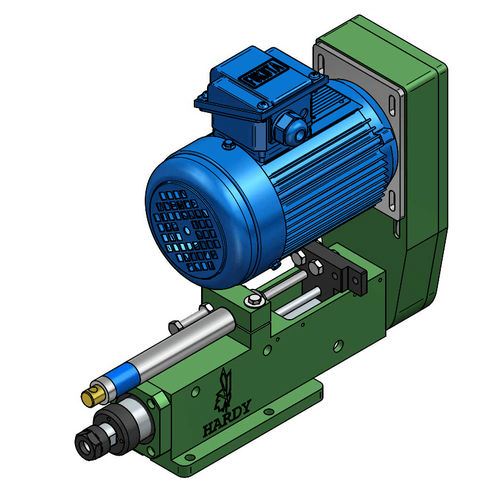

Testa di foratura di foratura SD3-ER16

smussaturaazionata a motorecon trasmissione a cinghia

Panoramica
SD3 è una testa di foratura autoalimentante automatizzata progettata per postazioni di foratura compatte e integrazione su macchine CNC. È dotata di smorzatore ad olio per alimentazione ad aria o di valvola idraulica per il controllo della velocità di avanzamento. La precisione della faccia del mandrino è < 0,003 mm e la capacità massima di foratura è di 6 mm su S45C. L'unità esegue foratura, smusso, alesatura e svasatura con opzioni di azionamento a velocità fissa o variabile.

Caratteristiche

• Motore AC trifase standard 0,4 kW; opzionale fino a 0,75 kW
• Trasmissione a cinghia a velocità fissa con cinghia Poly‑V
• Opzioni cono mandrino: ER16, JT1, JT2
• Disponibile con azionamento servo per velocità variabili
• Sensori di prossimità OMRON e staffa di montaggio forniti
• Grado di protezione motore (motore a induzione AC): IP54

Applicazioni

• Foratura
• Smusso
• Alesatura
• Svasatura

Specifiche tecniche

• Modello: SD3
• Precisione faccia mandrino: < 0,003 mm
• Capacità massima di foratura: 6 mm (materiale: S45C)
• Controllo avanzamento: smorzatore ad olio per alimentazione ad aria o valvola idraulica
• Trasmissione: a cinghia (cinghia Poly‑V), velocità fissa; opzionale servomotore per velocità variabili
• Motore (standard): AC trifase 0,4 kW; opzionale fino a 0,75 kW
• Opzioni cono mandrino: ER16, JT1, JT2
• Sensori: sensori di prossimità OMRON e staffa forniti
• Grado di protezione motore: IP54
