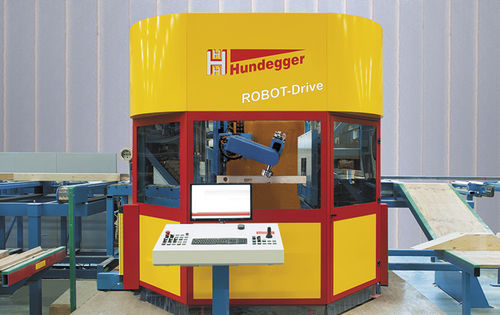

Centro di lavoro a 3 assi ROBOT-Drive series

universaleper legnodi alta precisione

Panoramica

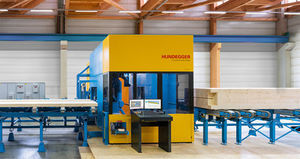

La ROBOT-Drive è un centro di lavorazione per elementi lignei che abbina un gruppo robotizzato brevettato a 6 assi a un dispositivo sovrastante di sega/scanalatura/marcatura a 5 assi, consentendo la lavorazione delle sei facce in un unico passaggio. La struttura modulare la rende configurabile e aggiornabile in loco per esigenze produttive specifiche.

Caratteristiche principali

• Gruppo ROBOT brevettato a 6 assi per lavorazioni su 6 lati senza rotazione del pezzo
• Dispositivo sovrastante a 5 assi (sega/scanalatura/marcatura) per aumentare la produttività
• Magazzino utensili con capacità fino a 24 utensili
• Design modulare per adattamenti e retrofit on-site
• Opzioni funzionali: unità di foratura, attrezzo per scanalature, sistema di marcatura e stampante per etichette, nastro per pezzi corti, lubrificazione centralizzata, schermo di scarico
• Pacchetto di incremento prestazioni (RD) disponibile

Varianti di base

• ROBOT-Drive 450 — lavorazioni da 20 x 60 a 300 x 450 mm: macchina base per falegnameria
• ROBOT-Drive 650 — lavorazioni da 20 x 60 a 300 x 650 mm: per sezioni maggiori
• ROBOT-Drive 1300 — lavorazioni da 20 x 60 a 300 x 1.300 mm: per travi laminate e CLT

Punti di forza

• Tecnologia 6 assi = lavorazione delle 6 facce in un unico passaggio
• Fino a 24 utensili in cambio per massima flessibilità
• Dispositivo 5 assi combinato per maggiore capacità produttiva
• Sezioni lavorabili da 20 x 60 mm fino a 300 x 1.300 mm (a seconda della variante)
• Personalizzabile e aggiornabile nel tempo

Unità e opzioni

• Mandrino ROBOT standard: 12 kW, velocità variabile 0–12.000 giri/min
• Mandrino opzionale ad alte prestazioni raffreddato ad acqua: 29 kW, fino a 15.000 giri/min
• Dispositivo sovrastante 5 assi (sega/scanalatura/marcatura): 13 kW
• Opzioni aggiuntive: unità di foratura, attrezzo per scanalature, sistema di marcatura e stampante, nastro per piccoli pezzi, lubrificazione centralizzata, schermo aggiuntivo

Automazione e movimentazione
La ROBOT-Drive supporta alimentazione automatica con catene a lamelle in acciaio inox con buffer che permettono il posizionamento di più pezzi per l'alimentazione automatica. È disponibile un tavolo elevatore idraulico a monte per un'alimentazione continua e a livello. I pezzi finiti vengono spinti su punti di scarico rivestiti in plastica con piastre guida; elementi a catena aiutano il trasporto dei pezzi pesanti. I punti di scarico possono essere sostituiti da un trasportatore trasversale.
Trucioli e scarti vengono raccolti in un canale di smaltimento e spinti fuori tramite un pousser trasversale integrato; esistono opzioni per l'alimentazione a una cippatrice o a un nastro inclinato e per la separazione di sfridi e trucioli. La macchina si può installare su pavimento in calcestruzzo o con il sistema di smaltimento in una fossa sotto l'area di lavorazione per ridurre l'altezza di movimentazione.

Software
CAMBIUM® 3D di Hundegger è la piattaforma integrata per programmazione e preparazione dei lavori. CAMBIUM offre interfacce predisposte per il legno, calcoli automatici, report chiari e interfacce IT standard, fungendo da piattaforma unica per le macchine e i sistemi Hundegger.

Vantaggi e capacità di lavorazione
La ROBOT-Drive esegue rifilature, scanalature, forature, fresature, intagli e marcature con elevata precisione e qualità superficiale fino a qualità estetica. Le operazioni tipiche (taglio, scanalatura, foratura, giunzioni a coda di rondine ecc.) si possono completare in un unico ciclo senza ribaltare il pezzo.

Caratteristiche / specifiche tecniche

• Denominazione: ROBOT-Drive (varianti 450, 650, 1300)
• Intervallo sezioni lavorabili: da 20 x 60 mm fino a 300 x 1.300 mm (a seconda della variante)
• Mandrino ROBOT standard: 12 kW, 0–12.000 giri/min
• Mandrino opzionale ad alte prestazioni: 29 kW raffreddato ad acqua, fino a 15.000 giri/min
• Dispositivo 5 assi (sega/scanalatura/marcatura): 13 kW
• Robot 6 assi con cambio utensili: fino a 24 utensili
• Lavorazione: 6 lati in un unico passaggio (senza rotazione)
• Design modulare: unità e opzioni installabili in seguito
• Opzioni automazione: alimentazione automatica, tavolo elevatore, depositi legno, smaltimento trucioli
• Opzioni prestazione: nastro per pezzi corti, lubrificazione centralizzata, schermi aggiuntivi, pacchetto RD
• Software: CAMBIUM® 3D (Hundegger)
