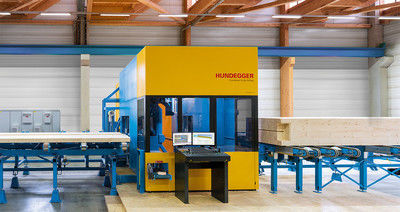

Centro di lavoro 6 assi ROBOT-Max

verticaleper legnorobotizzato

Panoramica del prodotto
Le prestazioni, la versatilità e la flessibilità del ROBOT-Max, unite al software Hundegger CAMBIUM, definiscono un nuovo standard per la produzione di elementi in legno massiccio. ROBOT-Max amplia la capacità di lavorazione 6 assi di Hundegger con lavorazioni in un'unica passata su pezzi fino a 610 x 1.300 mm e opzioni modulari per maggiori volumi produttivi.

Il ROBOT-Max

• Versione ROBOT-Max 1300: lavorazione di sezioni da 20 x 60 mm fino a 610 x 1.300 mm.
• Lavorazione di tutte e 6 le facce in una sola passata senza ribaltamento del pezzo.
• Concetto modulare e altamente personalizzabile per adattarsi alle esigenze produttive future.

Caratteristiche principali e vantaggi

• Massimizza resa e flessibilità con ampia capacità di sezione.
• Lavora tutte e 6 le facce in una passata con fino a 32 utensili selezionabili.
• Mandrino ROBOT standard: 29 kW, raffreddamento liquido, giri variabili 0–15.000 rpm.
• Unità superiore sega/scanalatura/marcatura 5 assi da 13 kW che opera in tandem per aumentare la produttività.
• Operazioni supportate: rifilatura, scanalatura, foratura, fresatura, scanalatura, marcatura, fresatura finale, intaglio, profilatura.
• Combinazione dell'unità ROBOT e dell'unità 5 assi per maggiore produttività.

Benefici per l'utilizzatore

• Configurazione macchina personalizzabile in base all'applicazione.
• Unità 5 assi integrata per aumentare la capacità produttiva.
• Gamma dimensionale: da 20 x 60 mm fino a 610 x 1.300 mm.
• Tecnologia 6 assi che permette lavorazioni su 6 lati in un unico ciclo.
• Utilizzo fino a 32 utensili differenti per ampia versatilità operativa.

Esempi di lavorazione
ROBOT-Max e ROBOT-Drive eseguono lavorazioni d'assemblaggio con elevata precisione su grandi sezioni in un'unica passata: code a coda di rondine, scanalature, fori di testa, lavorazioni di pezzi grandi e piccoli e varie operazioni di scanalatura e taglio.

Tecnologia e design modulare
Il design modulare consente adattamenti personalizzati: unità ROBOT abbinate all'unità superiore sega/scanalatura/marcatura. Opzioni: unità di foratura aggiuntive, frese per scanalature, sistemi di marcatura e stampanti di etichette. Varianti di installazione disponibili in funzione di spazio e flusso produttivo.

Automazione

• Sistema di carico completamente automatico, indipendente dalla sezione; allineamento automatico dei pezzi di grandi dimensioni sulla linea O.
• Tavolo elevatore idraulico a monte del trasportatore trasversale per alimentazione continua da pacchi impilati.
• Opzioni di scarico flessibili (rulli, trasportatore trasversale a catena) e canale integrato di espulsione trucioli; possibile installazione su pavimento in calcestruzzo o su fossa per ridurre l'altezza di movimentazione.

Software
Hundegger CAMBIUM® 3D: piattaforma unica per le macchine Hundegger che semplifica l'immissione dati per il calcolo e l'ottimizzazione, fornisce report chiari, interfacce IT standard e collegamento ai sistemi di alimentazione e stoccaggio.

Specifiche tecniche

• Modello / serie: ROBOT-Max (variante: ROBOT-Max 1300).
• Gamma sezioni lavorabili: da 20 x 60 mm fino a 610 x 1.300 mm.
• Tecnologia assi robot: unità robot 6 assi — lavorazione su 6 lati in un solo passaggio.
• Capacità magazine utensili: fino a 32 utensili selezionabili.
• Mandrino principale ROBOT: 29 kW, raffreddamento liquido, velocità variabile 0–15.000 rpm.
• Unità superiore sega/scanalatura/marcatura 5 assi: potenza 13 kW; lama esempio: 520 mm.
• Tipi di lavorazione: rifilatura, scanalatura, foratura, fresatura, intaglio, marcatura, fresatura finale, profilatura.
• Automazione: alimentazione automatica, allineamento automatico, tavolo elevatore idraulico, opzioni di scarico e convogliatore di evacuazione trucioli; possibile installazione su pavimento o su fossa.
• Software: Hundegger CAMBIUM® (preparazione 3D, nesting, ottimizzazione e interfaccia macchina).
