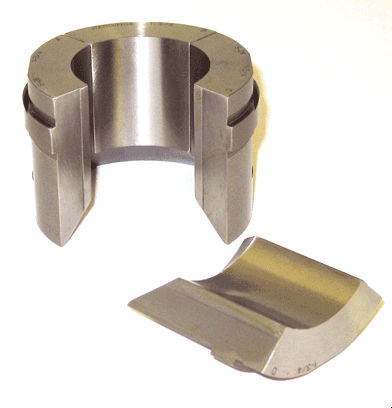

Tampone filettato S30

Panoramica
I collet master di tipo S e i loro pattini S30 risolvono i problemi comuni dei collet master durante il caricamento delle barre e l'operazione di tornitura. La spalla robusta del pattino si posiziona contro la parte anteriore della sede nel collet master durante il caricamento, mentre la spalla posteriore sopporta le forze di lavoro durante l'usinaggio. Il design S30 non richiede viti passanti sul diametro esterno del pattino né fori nell'angolo della testa del collet.

Funzionamento e vantaggi

• Superficie di appoggio massima tra il mandrino e l'angolo testa. L'assenza di fori o fessure nell'angolo testa evita usura irregolare del mandrino da uso continuo e previene danneggiamenti alle filettature del collet.
• Semplicità d'uso. I pattini sono intercambiabili senza rimuovere il collet master dal mandrino, permettendo rapidi cambi di diametro barra. Le ganasce di serraggio indipendenti scorrono liberamente per una rimozione semplice.
• Fissaggio sicuro dei pattini. Un sistema di ancoraggio a coda di rondine mantiene i pattini bloccati durante l'alimentazione della barra, trasferendo la spinta alla spalla del pattino anziché al dispositivo di serraggio. L'insieme di bloccaggio non è sollecitato in condizioni normali, evitando lo sfilamento dei pattini.

Specifiche tecniche

• Capacità tonda (min): 1/8 in (3.17 mm)
• Capacità tonda (max): 3 in (76.20 mm)
• Capacità esagonale (min): 1/4 in (6.35 mm)
• Capacità esagonale (max): 2 9/16 in (60.32 mm)
• Forma foro d'ordine: Rotondo
• Stile: S30
• Materiale: Acciaio
• Segmenti: 4
