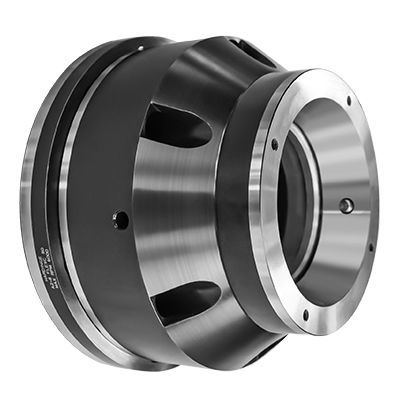

Portapinze per pinze in spinta FlexC® 80

per lavorazionedi precisionecon cambio rapido

Descrizione
Il sistema di pinze Hardinge FlexC® Style A è costituito da un insieme montato sul mandrino. Le testine a pinza vulcanizzate e le chiavi si acquistano separatamente. Il sistema Dead-Length® Style A può essere impiegato come foro passante per alimentazione barra o con un fermo per la presa in mandrino. Le testine di serraggio sono costituite da segmenti in acciaio temprato uniti tramite vulcanizzazione, garantendo serraggio parallelo, minima deformazione del pezzo e possibilità di cambio rapido. Quando utilizzato come sistema dead-length, il fermo viene inserito nell'adattatore; può essere rimosso se non è necessario il controllo della lunghezza del pezzo.

Funzionamento
Il FlexC® Style A di Hardinge è un sistema a richiamo (pull-back): la pinza tira il pezzo contro un fermo fisso per il controllo della lunghezza, offrendo una presa molto stabile e migliorando la durata dell'utensile grazie alla rigidità dell'unità di serraggio. È possibile effettuare serraggi corti lavorando un fermo speciale alla lunghezza desiderata. Il fermo è rimovibile per lavoro barra. Gamma di presa +/- 0,020 in, precisione fino a 0,0004 in.

Caratteristiche / Specifiche tecniche

• Tipo di mandrino: A2-6
• Lunghezza naso (in): 1.000 in
• Lunghezza totale del mandrino (in): 5.174 in
• Diametro totale del mandrino (in): 5.174 in
• Diametro naso (in): 5.75 in
• Tipo: FlexC®
• Capacità mandrino: 80 mm
• Stile di attuazione: Stile A, pull-back con fermo rimovibile
• Fermo Dead-Length®: Sì
• TIR (inch): 0.0002 in
• Gamma di presa (+/- inch): 0.02 in
• Lunghezza totale del mandrino (mm): 131.4 mm
• Lunghezza naso (mm): 25.4 mm
• Diametro naso (mm): 146.1 mm
• Diametro totale del mandrino (mm): 131.4 mm
• Peso articolo: 39.6 lbs
