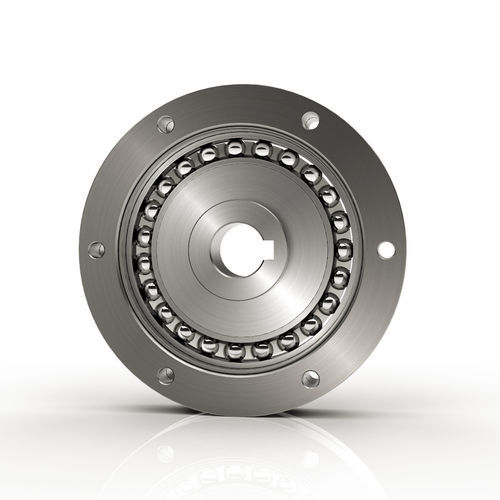

Riduttore armonico FB-2coassialead albero pieno1 - 5 Nm
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- armonico
- Orientazione degli assi
- coassiale
- Tipo di albero
- ad albero pieno
- Coppia
- 1 - 5 Nm, 10 - 20 Nm, 20 - 50 Nm, 5 - 10 Nm, 50 - 100 Nm, 100 - 200 Nm, 200 - 500 Nm, 500 - 1000 Nm
- Struttura
- compatto
- Applicazioni
- per automazione, per applicazioni mediche, per albero, per il settore della robotica
- Altre caratteristiche
- con trasmissione meccanica
- Velocità di rotazione
1.700 rpm, 2.000 rpm, 2.300 rpm, 2.500 rpm
(10.681,42 rad.min-1, 12.566,37 rad.min-1, 14.451,33 rad.min-1, 15.707,96 rad.min-1)- Rapporto di riduzione
Min.: 50 unit
Max.: 160 unit
Descrizione
Offre al progettista trasmissioni meccaniche in linea ad alto rapporto in configurazioni estremamente compatte. I gruppi di componenti Pancake sono più facili da usare rispetto alle trasmissioni tradizionali. È sufficiente un supporto adeguato per l'albero di ingresso e di uscita e un mezzo per fissare la scanalatura circolare contro la rotazione.
Tipo a forma piatta
Elevata precisione di posizionamento e rotazione
Bassa larghezza assiale
Facilmente adattabile all'assemblaggio fornito dal cliente
Come funziona
Il set di componenti FB è composto da quattro elementi:
Generatore d'onda, un gruppo di cuscinetti ellittici
Flexspline, un anello non rigido con denti esterni
Spline circolare, ingranaggio interno rigido
Dynamic Spline, ingranaggio interno rigido
---
