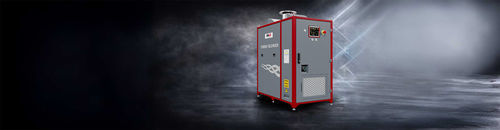

Turbo soffiante d'aria Air Foil Bearing Turbo Blower

centrifugaa rotoredi processo

Panoramica
Gamma di soffianti turbo senza olio e senza contatto progettata per aerazione e processi industriali. Le soffianti HAUS con cuscinetto a film d'aria combinano tecnologia di compressione centrifuga ad alta velocità e cuscinetti a film d'aria per fornire alimentazione d'aria efficiente e a bassa manutenzione su un ampio intervallo di portate.

Principio di funzionamento
I cuscinetti a film d'aria sostengono il rotore su un sottile film d'aria generato dalla rotazione, eliminando la lubrificazione e il contatto meccanico. Il progetto HAUS utilizza un motore ad alta velocità che aziona una girante centrifuga; le forze aerodinamiche creano un supporto autoequilibrante sul film d'aria, riducendo attrito e usura e prolungando gli intervalli di manutenzione.

Prestazioni e controllo
Il motore elettrico a trasmissione diretta accelera la girante ad alta velocità, aspirando aria dall'ingresso e convertendo l'energia cinetica in pressione nel diffusore. Il sistema garantisce alta efficienza e basso consumo energetico. Il variatore di frequenza (VFD) integrato permette un adattamento rapido a variazioni di portata e pressione, ottimizzando l'energia e garantendo fornitura stabile in processi con carichi variabili (es. aerazione degli impianti di depurazione). Le opzioni di controllo avanzate consentono la gestione di portata ed energia in base alla domanda di processo.

Vantaggi

• Funzionamento senza olio e senza contatto (nessun sistema di lubrificazione)
• Ridotta attrito e usura meccanica, maggiore durata
• Minori costi di manutenzione e gestione
• Design compatto per installazione flessibile
• Basso rumore e vibrazioni
• Monitoraggio remoto e integrazione in automazione
• Alta efficienza energetica con fino al 40% di risparmio energetico (come indicato)

Caratteristiche tecniche e vantaggi

• Fino al 40% di risparmio energetico
• Sistema di cuscinetti senza olio e a bassa manutenzione
• Basso rumore e vibrazioni
• Design compatto
• Monitoraggio remoto e integrazione in automazione

Applicazioni
Comune impiego nei vasche di aerazione degli impianti di depurazione e in numerosi processi industriali che richiedono aerazione. Adatto a impianti che mirano a ridurre i costi operativi e migliorare la sostenibilità.

Modelli di prodotto — Specifiche tecniche

ALP022
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1350, H1670 mm
PESO: 250 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 22 kW
POTENZA MASSIMA PACCHETTO: 24 kW
PORTATA MINIMA: 550 m³/sa
PORTATA MASSIMA: 1.250 m³/sa

ALP135
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 950x1630, H1900 mm
PESO: 950 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 135 kW
POTENZA MASSIMA PACCHETTO: 150 kW
PORTATA MINIMA: 3.300 m³/sa
PORTATA MASSIMA: 7.150 m³/sa

ALP115
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 950x1630, H1900 mm
PESO: 900 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 115 kW
POTENZA MASSIMA PACCHETTO: 125 kW
PORTATA MINIMA: 2.900 m³/sa
PORTATA MASSIMA: 6.000 m³/sa

ALP095
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 950x1630, H1900 mm
PESO: 850 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 95 kW
POTENZA MASSIMA PACCHETTO: 105 kW
PORTATA MINIMA: 2.850 m³/sa
PORTATA MASSIMA: 4.950 m³/sa

ALP075
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1500, H1745 mm
PESO: 635 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 75 kW
POTENZA MASSIMA PACCHETTO: 85 kW
PORTATA MINIMA: 1.650 m³/sa
PORTATA MASSIMA: 3.100 m³/sa

ALP055
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1500, H1745 mm
PESO: 570 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 55 kW
POTENZA MASSIMA PACCHETTO: 60 kW
PORTATA MINIMA: 1.250 m³/sa
PORTATA MASSIMA: 2.700 m³/sa

ALP045
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1500, H1745 mm
PESO: 500 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 45 kW
POTENZA MASSIMA PACCHETTO: 50 kW
PORTATA MINIMA: 1.150 m³/sa
PORTATA MASSIMA: 2.550 m³/sa

ALP037
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1350, H1670 mm
PESO: 300 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 37 kW
POTENZA MASSIMA PACCHETTO: 42 kW
PORTATA MINIMA: 800 m³/sa
PORTATA MASSIMA: 1.950 m³/sa

ALP029
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1350, H1670 mm
PESO: 270 kg
PRESSIONE MASSIMA DI SCARICO: 800 mbar
POTENZA ALLO SCARICO MOTORE: 29 kW
POTENZA MASSIMA PACCHETTO: 32 kW
PORTATA MINIMA: 725 m³/sa
PORTATA MASSIMA: 1.700 m³/sa

Serie M (media pressione)
AMP022
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1350, H1670 mm
PESO: 250 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 22 kW
POTENZA MASSIMA PACCHETTO: 24 kW
PORTATA MINIMA: 500 m³/sa
PORTATA MASSIMA: 1.100 m³/sa

AMP135
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 950x1630, H1900 mm
PESO: 950 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 135 kW
POTENZA MASSIMA PACCHETTO: 150 kW
PORTATA MINIMA: 3.000 m³/sa
PORTATA MASSIMA: 6.250 m³/sa

AMP095
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 950x1630, H1900 mm
PESO: 850 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 95 kW
POTENZA MASSIMA PACCHETTO: 105 kW
PORTATA MINIMA: 2.400 m³/sa
PORTATA MASSIMA: 4.500 m³/sa

AMP115
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 950x1630, H1900 mm
PESO: 900 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 115 kW
POTENZA MASSIMA PACCHETTO: 125 kW
PORTATA MINIMA: 2.600 m³/sa
PORTATA MASSIMA: 5.250 m³/sa

AMP075
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1500, H1745 mm
PESO: 635 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 75 kW
POTENZA MASSIMA PACCHETTO: 85 kW
PORTATA MINIMA: 1.300 m³/sa
PORTATA MASSIMA: 2.800 m³/sa

AMP055
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1500, H1745 mm
PESO: 570 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 55 kW
POTENZA MASSIMA PACCHETTO: 60 kW
PORTATA MINIMA: 1.100 m³/sa
PORTATA MASSIMA: 2.250 m³/sa

AMP045
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1500, H1745 mm
PESO: 500 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 45 kW
POTENZA MASSIMA PACCHETTO: 50 kW
PORTATA MINIMA: 1.000 m³/sa
PORTATA MASSIMA: 2.250 m³/sa

AMP037
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1350, H1670 mm
PESO: 300 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 37 kW
POTENZA MASSIMA PACCHETTO: 42 kW
PORTATA MINIMA: 700 m³/sa
PORTATA MASSIMA: 1.700 m³/sa

AMP029
SPECIFICHE TECNICHE
DIMENSIONI (Lunghezza * Larghezza, Altezza): 850x1350, H1670 mm
PESO: 270 kg
PRESSIONE MASSIMA DI SCARICO: 1200 mbar
POTENZA ALLO SCARICO MOTORE: 29 kW
POTENZA MASSIMA PACCHETTO: 32 kW
PORTATA MINIMA: 650 m³/sa
PORTATA MASSIMA: 1.500 m³/sa

Nota
*Le specifiche possono essere modificate senza preavviso. Le caratteristiche sopra riportate sono tratte dalla scheda prodotto e dalle tabelle dei modelli.
