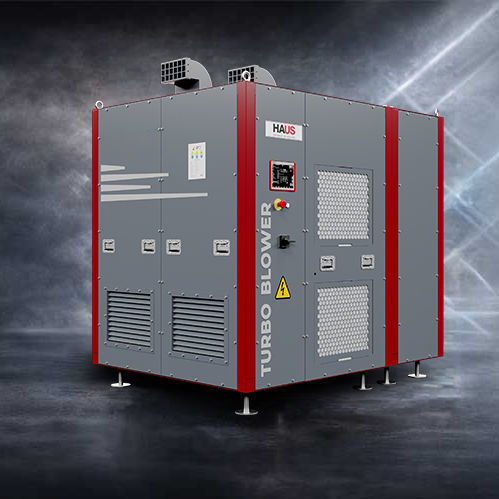

Turbo soffiante d'aria ILP081

a rotorecentrifugaper trattamento delle acque reflue

Panoramica
La soffiante turbo a cuscinetti magnetici impiega cuscinetti magnetici attivi (radiali e assiali) gestiti da un controllore elettronico che distribuisce potenza, acquisisce i dati del campo e memorizza le impostazioni geometriche. Cuscinetti ausiliari garantiscono una posizione di riposo sicura in caso di guasto.
Il campo elettromagnetico mantiene l'albero e l'elica in posizione senza contatto, permettendo una rotazione senza attrito e minimizzando l'usura meccanica.
Il posizionamento preciso dell'albero riduce il gap d'aria tra girante e carcassa, riducendo le perdite di pressione e aumentando l'efficienza del compressore.
Il consumo energetico del sistema di posizionamento è tipicamente inferiore a 400 W, rendendo i cuscinetti magnetici competitivi dal punto di vista energetico rispetto alle soluzioni convenzionali.
Il controllore registra la geometria e ripristina la posizione corretta del rotore ad ogni avvio. Il design senza contatto consente un funzionamento senza manutenzione e cicli di avvio/arresto illimitati.
È possibile applicare smorzamento elettronico per ridurre le vibrazioni rotazionali e consentire il passaggio dolce attraverso le velocità critiche. La capacità di carico è indipendente dalla velocità di rotazione.
L'eliminazione di trasmissioni meccaniche, guarnizioni e scatole ingranaggi consente una soluzione completamente senza contatto e priva di olio.
I sistemi HAUS Turbo Blower sono ampiamente utilizzati per l'aerazione in impianti di depurazione e nei processi industriali che richiedono aerazione, affidabilità, efficienza energetica e basso rumore.
I soffianti a cuscinetti magnetici consentono fino al 40% di risparmio energetico rispetto ai sistemi convenzionali ottimizzando flusso e potenza in base alla domanda di ossigeno del processo.

Caratteristiche tecniche e vantaggi

• Ampia gamma di capacità tra i vari modelli
• Basso livello di rumorosità
• Sistemi di controllo avanzati per l'ottimizzazione
• Monitoraggio remoto e integrazione in automazione

Benefici di progetto e operativi

• Design senza contatto e privo di olio — nessuna trasmissione, guarnizione o scatola ingranaggi
• Bassa manutenzione e costi operativi ridotti
• Ingombrio compatto per installazione flessibile in spazi ristretti
• Miglioramento dell'efficienza energetica con rapido rientro dell'investimento

Modelli e specifiche tecniche
ILP081 / ELP081
DIMENSIONI (L*W, H): 2240x1680, H2200 mm
PESO: 2100 kg
PRESSIONE MAX USCITA: 800 mbar
POTENZA ALBERO MOTORE: 170 kW
POTENZA MASSIMA PACKAGE: 200 kW
PORTATA MIN: 3.000 m³/h
PORTATA MAX: 9.000 m³/h

ILP083 / ELP083
DIMENSIONI (L*W, H): 1530x1680, H2200 mm
PESO: 1800 kg
PRESSIONE MAX USCITA: 800 mbar
POTENZA ALBERO MOTORE: 200 kW
POTENZA MASSIMA PACKAGE: 200 kW
PORTATA MIN: 3.000 m³/h
PORTATA MAX: 9.500 m³/h

ILP085 / ELP085
DIMENSIONI (L*W, H): 2480x1680, H2200 mm
PESO: 2600 kg
PRESSIONE MAX USCITA: 800 mbar
POTENZA ALBERO MOTORE: 250 kW
POTENZA MASSIMA PACKAGE: 300 kW
PORTATA MIN: 4.800 m³/h
PORTATA MAX: 13.500 m³/h

ILP087 / ELP087
DIMENSIONI (L*W, H): 2480x1680, H2200 mm
PESO: 3000 kg
PRESSIONE MAX USCITA: 800 mbar
POTENZA ALBERO MOTORE: 350 kW
POTENZA MASSIMA PACKAGE: 400 kW
PORTATA MIN: 5.750 m³/h
PORTATA MAX: 17.300 m³/h

IMP125 / EMP125 (M Series)
DIMENSIONI (L*W, H): 2480x1680, H2200 mm
PESO: 2600 kg
PRESSIONE MAX USCITA: 1200 mbar
POTENZA ALBERO MOTORE: 250 kW
POTENZA MASSIMA PACKAGE: 300 kW
PORTATA MIN: 4.200 m³/h
PORTATA MAX: 12.000 m³/h

IMP123 / EMP123 (M Series)
DIMENSIONI (L*W, H): 1530x1680, H2200 mm
PESO: 1800 kg
PRESSIONE MAX USCITA: 1200 mbar
POTENZA ALBERO MOTORE: 200 kW
POTENZA MASSIMA PACKAGE: 220 kW
PORTATA MIN: 2.800 m³/h
PORTATA MAX: 8.500 m³/h

IMP121 / EMP121 (M Series)
DIMENSIONI (L*W, H): 2240x1680, H2200 mm
PESO: 2100 kg
PRESSIONE MAX USCITA: 1200 mbar
POTENZA ALBERO MOTORE: 170 kW
POTENZA MASSIMA PACKAGE: 200 kW
PORTATA MIN: 2.800 m³/h
PORTATA MAX: 8.000 m³/h

IHP167 / EHP167 (H Series)
DIMENSIONI (L*W, H): 2480x1680, H2200 mm
PESO: 3050 kg
PRESSIONE MAX USCITA: 1600 mbar
POTENZA ALBERO MOTORE: 350 kW
POTENZA MASSIMA PACKAGE: 400 kW
PORTATA MIN: 3.000 m³/h
PORTATA MAX: 9.000 m³/h

Riepilogo specifiche tecniche

• Consumo energia posizionamento magnetico < 400 W (tipico)
• Design senza contatto e privo di olio — funzionamento senza manutenzione e cicli avvio/arresto illimitati
• Classi di pressione disponibili: serie L fino a 800 mbar; serie M fino a 1200 mbar; serie H fino a 1600 mbar
• Intervallo potenza albero motore: 170 kW a 350 kW (a seconda del modello)
• Potenza package fino a 400 kW nei modelli top
• Intervalli di portata: ~2.800 m³/h a ~17.300 m³/h a seconda del modello
• Cuscinetti ausiliari per posizione di riposo sicura in caso di guasto (es. inversione di rotazione)
• Il controllore memorizza i dati geometrici permettendo il ripristino immediato della posizione all'avvio
• Smorzamento elettronico delle vibrazioni per passaggi fluidi attraverso le velocità critiche
• Progettato per basso rumore, monitoraggio remoto, integrazione in automazione e ottimizzazione energetica (fino al 40% di risparmio rispetto ai sistemi convenzionali)
