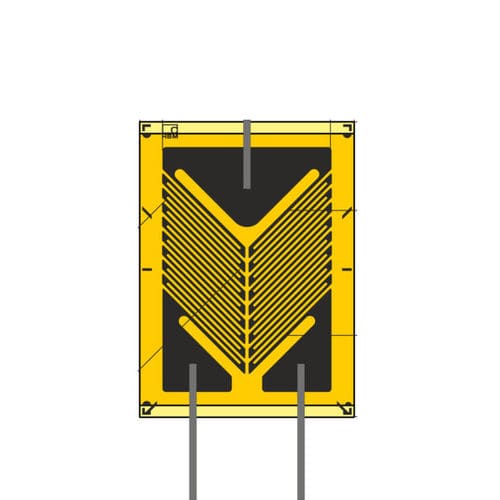

Ponte estensimetrico a taglio a doppia griglia XY series

Estensimetri a torsione/taglio XY con 2 griglie di misura per misurazioni su barre di torsione e determinazione delle sollecitazioni di taglio I tipi XY1, XY2 e XY4 sono estensimetri (ER) a forma di V con 2 griglie di misura disposte con un angolo di circa 45° rispetto all'asse dell'ER. Le applicazioni tipiche di questi estensimetri comprendono le misurazioni sulle barre di torsione e la determinazione delle sollecitazioni di taglio che si verificano nelle travi di taglio nell'area delle fibre neutre. Con i tipi XY1, XY2 e XY4 vi offriamo estensimetri (SG) in varie geometrie e dimensioni, ciascuno disponibile con risposte di temperatura adatte ai seguenti materiali: Acciaio ferritico (10,8 ppm/K; 6,0 ppm/°F); codice di adattamento alla temperatura: 1 Alluminio (23 ppm/K; 12,8 ppm/°F); codice di corrispondenza della temperatura: 3 Acciaio austenitico (16 ppm/K, 8,9 ppm/°F); codice di corrispondenza della temperatura: 5 Silice/composito (0,5 ppm/K; 0,3 ppm/°F); codice di corrispondenza della temperatura: 6 Titanio e ghisa grigia (9 ppm/K; 5,0 ppm/°F); codice di corrispondenza della temperatura: 7 Plastica (65 ppm/K; 36,1 ppm/°F); codice di corrispondenza della temperatura: 8 Molibdeno (5,4 ppm/K; 3,0 ppm/°F - non disponibile per XY1); codice di corrispondenza della temperatura: 9 Inserire il codice di corrispondenza della temperatura al posto del segnaposto "x" per ottenere il numero d'ordine dell'estensimetro desiderato. Gli estensimetri contrassegnati con il simbolo # sono disponibili solo per alluminio, acciaio ferritico e austenitico
