Ponte estensimetrico a resistenza VY series

a rosettaper analisi degli sforziponte completo

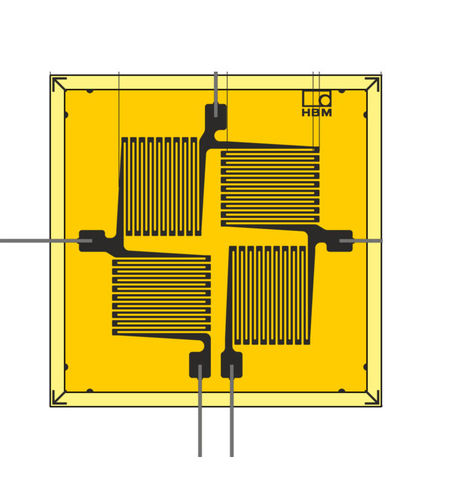

Gli estensimetri (ER) a ponte intero VY hanno 4 griglie di misura disposte a 90 ° una dall'altra. Le applicazioni tipiche per il ponte intero di ER comprendono le misurazioni su barre di trazione / compressione e su barre di torsione e per determinare le sollecitazioni di taglio su travi a taglio. La HBM offre i seguenti estensimetri a ponte intero con 4 griglie di misura: Ponte intero VY1 0°/90° T con diverse risposte in temperatura compensata per acciaio o su specifica del cliente (disponibile con resistenza nominale di 120 Ohm) Ponte intero taglio / torsione VY4 con diverse risposte in temperatura compensata per acciaio, l'alluminio o su specifica del cliente (disponibile con resistenza nominale di 120 e 350 Ohm). Ulteriori informazioni concernenti le misurazioni con gli VY1 e VY4 si trovano nel nostro opuscolo "Use of the Wheatstone Bridge Circuit" (Uso del circuito a ponte di Wheatstone) e nella pubblicazione "An Introduction to Measurements Using Strain Gauges" (Introduzione alle misurazioni con gli estensimetri). La griglia di misura è di Costantana; il materiale di supporto della griglia è di Poliammide.
