Sensore di temperatura RTD TWL series
Pt100a resistenzaa resistenza di platino

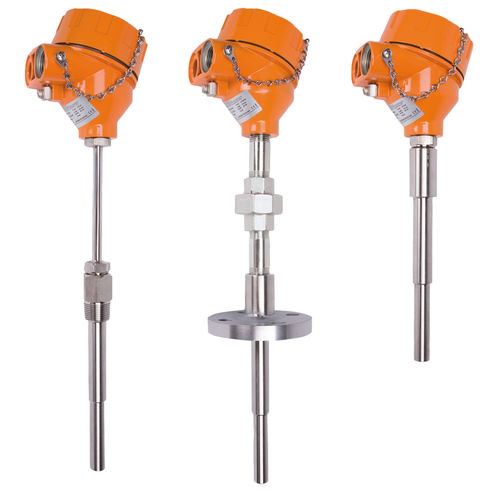

Sensore di temperatura RTD - TWL series - Heinrichs Messtechnik GmbH - Pt100 / a resistenza / a resistenza di platino
Sensore di temperatura RTD - TWL series - Heinrichs Messtechnik GmbH - Pt100 / a resistenza / a resistenza di platino
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
a resistenza, Pt100, RTD, a resistenza di platino
Montaggio
filettato, a immersione, con testa di raccordo
Uscita
HART, Profibus, analogico, 4-20 mA, 4 cavi
Tipo di protezione
IP65, IP67, IP68, IP54
Applicazioni
di processo, per liquido, per condotto, per forno, per cisterna, per area pericolosa
Altre caratteristiche
in acciaio inossidabile, 3 cavi, 2 cavi, con pozzetto termometrico in ceramica, con display digitale, con elettronica integrata, con testa antideflagrante
Temperatura

Max.: 600 °C
(1.112 °F)

Min.: -198 °C
(-324 °F)

Pressione di processo

Max.: 250 bar
(3.625,94 psi)

Min.: 0 bar
(0 psi)

Descrizione

Descrizione del prodotto
Termometri a resistenza per la misura della temperatura in liquidi, solidi e gas. Disponibile con sensore Pt100 singolo o doppio in classe A o B. Sono offerte due forme di testa: forma B per Ex ia e forma XD nella versione Ex d.

Versioni disponibili
  • Versioni Ex ia o Ex d
  • Con base di collegamento in ceramica (senza trasmettitore)
  • Con trasmettitore
  • Con trasmettitore e display LCD

Punti salienti
  • Campo di misura: -80 … +600 °C (a seconda della versione)
  • Sensore Pt100 classe A o B (IEC 751)
  • Uscite: resistenza (2/3/4 fili) o analogica 4-20 mA
  • Trasmettitore di testa opzionale con protocollo HART® o PROFIBUS® / Fieldbus e display
  • Versioni ATEX disponibili: Ex ia e Ex d

Applicazioni
Misura e monitoraggio della temperatura della maggior parte dei liquidi e dei solidi leggeri in HVAC, refrigerazione, riscaldamento e forni, ingegneria meccanica e impiantistica e nell'industria chimica. Installazione in serbatoi, silos, recipienti di stoccaggio e tubazioni.

Dati tecnici
Precisione
Pt100 classe A o B secondo IEC 751

Attacchi di processo
  • Flange secondo DIN / ANSI
  • Boccola da saldare
  • Filetto esterno

Parti a contatto con il fluido
  • Acciaio inox 1.4404 (316L) (materiale speciale a richiesta)

Campo di misura
  • -30 … +550 °C
  • -80 … +600 °C

Pressione di esercizio
  • Max. 250 bar – dipende dalla guaina di protezione

Dati elettrici
  • Uscita: valore di resistenza, 2-, 3- o 4‑fili
  • Uscita: 4…20 mA
  • Tensione di alimentazione: 8…35 VDC con HART; 9…32 VDC con PROFIBUS / FIELDBUS FOUNDATION

Classe di protezione
IP54 … IP68

Certificati e omologazioni
ATEX – Ex ia o Ex d

Comunicazione
4-20 mA, HART®, PROFIBUS / FIELDBUS FOUNDATION

Caratteristiche / specifiche
  • Tipo: TWL
  • Campo di misura: -80 … +600 °C (a seconda della versione)
  • Sensore: Pt100, singolo o doppio, classe A o B (IEC 751)
  • Uscite: resistenza (2/3/4 fili) o 4…20 mA
  • Trasmettitore di testa opzionale: HART®, PROFIBUS / FIELDBUS FOUNDATION, display
  • Versioni ATEX: Ex ia o Ex d (forma della testa B o XD)
  • Parti a contatto con il fluido: acciaio inox 1.4404 (316L)
  • Attacchi di processo: flange (DIN/ANSI), boccola da saldare, filetto esterno
  • Pressione massima di esercizio: fino a 250 bar (dipende dalla guaina di protezione)
  • Classe di protezione: IP54 … IP68
