Interruttore di temperatura bimetallico TWR ss=eries

NONCfilettato

Panoramica

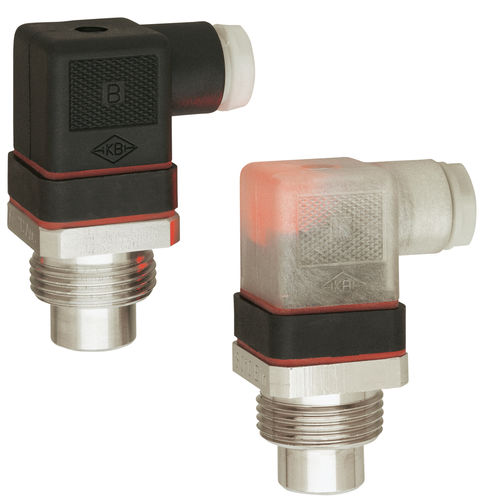

Gli interruttori di temperatura KOBOLD modello TWR utilizzano un elemento bimetallico con contatto a scatto per il monitoraggio delle temperature dei liquidi in tubi e serbatoi. Sono disponibili in ottone nichelato o acciaio inossidabile e si montano mediante filettatura d'inserimento G ¾ in un bocchello saldato sulla linea o sul serbatoio. I punti di intervento sono fissi, a passi di 5 °C tra 30 °C e 50 °C e a passi di 10 °C tra 50 °C e 120 °C. Contatti disponibili come N/C o N/O. Collegamento elettrico standard tramite spina (DIN 43 650); è possibile integrare una spia di segnalazione opzionale.

Punti chiave

• Montaggio semplice con filettatura G ¾
• Indipendente dalla posizione
• Materiali: ottone nichelato o acciaio inossidabile
• Intervallo di intervento fisso: +30 °C … +120 °C
• Tipi di contatto: N/C o N/O

Applicazioni
Monitoraggio delle temperature dei liquidi in condotte e serbatoi industriali (controllo di processo e sicurezza).

Dati tecnici
Punto di intervento: fisso +30 … +120 °C (passi di 5 °C per 30–50 °C; passi di 10 °C per 50–120 °C). Collegamento / Montaggio: filettatura G ¾ su bocchello saldato. Materiali: ottone nichelato o acciaio inossidabile. Collegamento elettrico: spina DIN 43 650. Precisione:

• 30 … 90 °C: ±5 °C
• 100 … 120 °C: ±7 °C

isteresi: max. 20 °C.

Caratteristiche / specifiche tecniche

• Tipo / Modello: TWR
• Funzione: interruttore bimetallico per monitoraggio temperatura dei liquidi
• Punto di intervento: +30 °C … +120 °C (passi 5 °C / 10 °C)
• Tipi di contatto: N/C o N/O
• Materiali: ottone nichelato o acciaio inossidabile
• Collegamento / Montaggio: filettatura G ¾ su bocchello saldato
• Collegamento elettrico: spina DIN 43 650 (spia opzionale)
• Precisione: 30–90 °C ±5 °C; 100–120 °C ±7 °C
• Isteresi: max. 20 °C
• Applicazione: monitoraggio temperature dei liquidi in tubazioni e serbatoi
