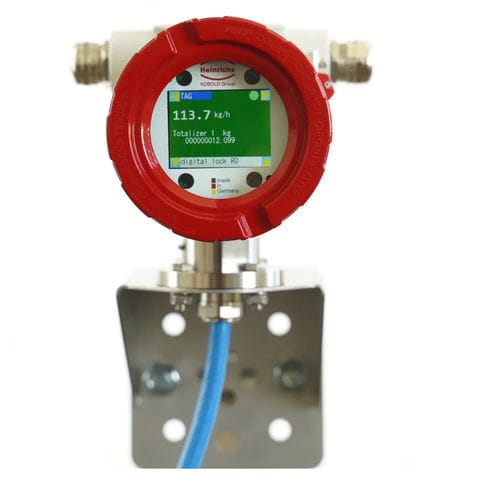

Trasmettitore di portata ad effetto Coriolis UMC5

massicoper il monitoraggio dei processicon display digitale integrate

Panoramica

• Display TFT a colori multi-parametro, orientamento regolabile a incrementi di 90°
• Configurazione senza aprire il contenitore; ideale per aree pericolose (versioni antideflagranti disponibili)
• Trasmettitore Coriolis all’avanguardia con interfacce consolidate: HART®, Modbus e 4…20 mA
• Elaborazione rapida del segnale per misurazioni precise del flusso di massa Coriolis
• Design modulare per uscite segnale flessibili e maggiore possibilità di aggiornamento
• Involucro antincendio robusto per applicazioni industriali impegnative
• Configurazione intuitiva direttamente sul dispositivo senza aprire il contenitore
• Blocco di memoria dati integrato (DSB) che memorizza costante del sensore, versione dello strumento, numero di serie e parametri per sostituzione e messa in servizio rapida
• Slot per scheda SD integrata per registrazione dati e diagnostica

Descrizione
Il trasmettitore UMC5 è stato sviluppato specificamente per misuratori di portata Coriolis e garantisce l’elaborazione precisa e stabile dei valori di portata massica, densità e temperatura. Grazie al design compatto e robusto, il trasmettitore è adatto ad applicazioni industriali impegnative. Per aree soggette a requisiti di sicurezza, l’UMC5 è disponibile in versione antideflagrante, adatta all’industria chimica, petrolifera e del gas e alle tecnologie dell’idrogeno.

L’unità operativa integrata consente di adattare il trasmettitore alle specifiche esigenze di processo. La configurazione di base in fabbrica, inclusa la calibrazione del trasmettitore, è eseguita dal produttore. Parametri aggiuntivi possono essere regolati dall’utente in qualsiasi momento.

L’UMC5 dispone di un Blocco di Memoria Dati (DSB) integrato che conserva i dati essenziali del sensore (costante del sensore, versione dello strumento, numero di serie e altri parametri) per consentire una sostituzione rapida e una messa in servizio sicura e semplice.

Comunicazione e integrazione
Con 4…20 mA, HART® e Modbus RTU, l’UMC5 può essere integrato nei sistemi di controllo di processo e automazione esistenti. Le funzioni diagnostiche integrate e un’interfaccia operativa user-friendly supportano una rapida messa in servizio e semplificano la manutenzione basata sulle condizioni.

Caratteristiche speciali
Operazione esterna senza apertura del contenitore
L’UMC5 può essere azionato dall’esterno senza aprire il contenitore, migliorando la sicurezza durante la messa in servizio e la manutenzione, specialmente in aree pericolose. Il display è ruotabile a incrementi di 90° per garantire la leggibilità in diverse posizioni di montaggio.

Display a colori per indicazione immediata dello stato
Il display a colori ad alta risoluzione offre eccellente leggibilità e riconoscimento immediato dello stato; in caso di guasto lo sfondo cambia automaticamente in rosso per una pronta reazione.

Configurazione uscita flessibile con sistema di slot universale
Il design modulare con due slot liberamente configurabili consente la combinazione di uscite analogiche, digitali e interfacce di comunicazione per retrofit e progettazione di sistema flessibile.

Slot per scheda SD integrata per registrazione e diagnostica
La scheda SD integrata memorizza dati operativi, eventi e log diagnostici per analisi, manutenzione e risoluzione dei guasti.

Elaborazione rapida del segnale con impostazioni filtro flessibili
L’UMC5 elabora rapidamente i segnali di misura e può essere adattato ai diversi requisiti di processo tramite livelli di filtro selezionabili. A seconda dell’applicazione, configurare per risposta rapida o maggiore livellamento.

Impostazioni filtro disponibili

• 8 ms
• 28 ms
• 59 ms
• 120 ms
• 243 ms
• 484 ms

Esempi di tempi di risposta T90

• 8 ms → ca. 0,11 s
• 28 ms → ca. 0,21 s
• 243 ms → ca. 0,56 s
• 484 ms → ca. 1,14 s

Caratteristiche / specifiche tecniche

• Tipo: UMC5
• Destinato a: misuratori di portata Coriolis (elaborazione flusso di massa, densità, temperatura)
• Opzioni di montaggio: compatto, remoto
• Alimentazione: 19 … 36 V DC; 90 … 253 V AC
• Segnali di uscita: uscite galvanicamente isolate; due slot configurabili
• Opzioni slot 1: 1x binario; 1x binario + 1x analogico 4 … 20 mA (passivo) con HART®; 1x Modbus (RTU, RS485) (non Ex-ia); 1x binario + 1x Modbus (RTU, RS485) (non Ex-ia)
• Opzioni slot 2: 1x binario; 1x binario + 1x analogico 4 … 20 mA (passivo); 2x binario
• Comunicazione: HART®; Modbus (RTU, RS485)
• Temperatura ambiente: -20 … 60 °C
• Grado di protezione: IP 68 (EN 60529)
• Certificazioni/approvazioni (in valutazione): ATEX / IECEx – II (1)2G Ex db [ia Ga] IIC T6 .. T3 Gb; II (1GD)2D Ex ia tb [ia Da] [ia IIC Ga] IIIC T80°C,T95°C Db
• Marcatura CE: Direttiva ATEX 2014/34/UE; Direttiva EMC 2014/30/UE; Direttiva bassa tensione 2014/35/UE
• Display: TFT colore multi-parametro, orientabile a incrementi di 90°
• Memoria e diagnostica: DSB integrato e slot per scheda SD per dati di esercizio, eventi e log diagnostici
• Design: costruzione modulare per facilità di assistenza, involucro antideflagrante robusto per applicazioni industriali
