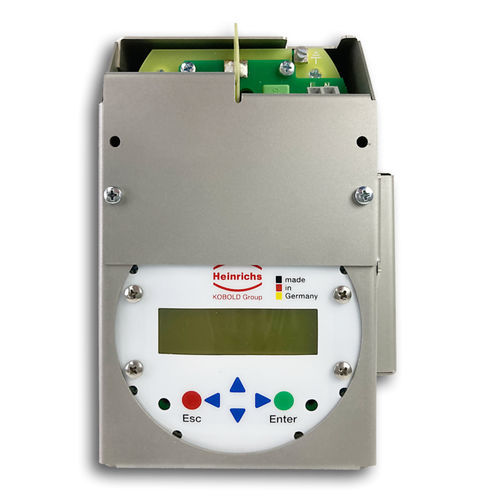

Trasmettitore di portata ad effetto Coriolis UMC4

massicoper liquidoper liquidi e fanghi

Panoramica
Il trasmettitore UMC4 in involucro per montaggio a rack è progettato per sistemi di misura della portata massica Coriolis. Fornisce dati sincronizzati di portata massica, densità e temperatura, adatti a processi industriali esigenti e applicazioni di trasferimento di custodia.

Punti salienti

• Formato compatto per montaggio a rack in installazioni con spazio limitato
• Configurato per i requisiti delle stazioni di rifornimento idrogeno

Descrizione principale
L'UMC4 elabora i segnali dei sensori Coriolis per fornire uscite precise di portata massica, densità e temperatura. Supporta liquidi, gas e suspensioni, fornendo misure affidabili per il controllo di processo e la metrologia.

Precisione per applicazioni critiche
Il trasmettitore fornisce valori ripetibili di portata massica e densità necessari per il controllo di processo e il trasferimento di custodia, con compensazione integrata per variazioni di temperatura e pressione.

Caratteristiche

• Misura multivariabile: Uscite simultanee di portata massica, densità e temperatura che riducono la complessità degli strumenti.
• Elaborazione in tempo reale: Elaborazione rapida dei segnali per feedback immediati ai sistemi di controllo.
• Design orientato all'utente: Interfaccia chiara per configurazione e controllo in sito.
• Comunicazione versatile: Compatibilità HART, Modbus e Profibus per integrazione di sistema.

Progettato per ambienti industriali
L'involucro per montaggio a rack è pensato per l'installazione in quadri di controllo e ambienti protetti, con elettronica dimensionata per resistere alle consuete condizioni di temperatura e contaminazione.

Versatilità settoriale
Adattabile ai settori chimico, oil & gas, energia e alimentare, nonché alle stazioni di rifornimento idrogeno dove la misura accurata di massa e densità è critica.

Integrazione semplice, massima efficienza
Ingombrso compatto e interfacce standard consentono l'integrazione diretta con i sensori Coriolis Heinrichs e i sistemi di controllo di terze parti per velocizzare la messa in servizio.

Miglioramento delle prestazioni operative
Diagnostica avanzata, algoritmi adattativi e registrazione dati a supporto della manutenzione preventiva e dell'ottimizzazione del processo.

Applicazioni
Progettato per l'uso con misuratori di portata Coriolis Heinrichs delle serie TMU, TMU-W, HPC, TM e TME. Il formato rack è particolarmente indicato per le installazioni in stazioni di rifornimento idrogeno.

Caratteristiche speciali

• Ottimizzazione adattativa del flusso: Algoritmi che adattano la misura alla dinamica del processo.
• Diagnostica intelligente: Verifiche predittive per individuare anomalie prima che impattino l'operatività.
• Funzionamento a basso consumo: Ridotta potenza richiesta in esercizio continuo.
• Registrazione avanzata e analisi dati: Acquisizione in tempo reale per tracciabilità e revisione delle prestazioni.
• Pronto per IoT: Interfacce per monitoraggio remoto e integrazione con piattaforme IoT.
• Funzioni di sicurezza: Protezioni a livello di protocollo per integrità dei dati e controllo accessi.
• Interfaccia e allarmi personalizzabili: Parametri di visualizzazione e soglie di allarme configurabili.
• Compensazione temperatura & pressione: Algoritmi integrati per mantenere la precisione in condizioni variabili.

Specifiche tecniche

• Installazione: montaggio remoto / rack
• Alimentazione: 19 … 36 V DC
• Uscite: galvanicamente isolate
• Uscite analogiche: 2 x 4 … 20 mA
• Uscita binaria 1: passiva via optoisolatore, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Frequenza: 1 kHz
• Uscita binaria 2: passiva via optoisolatore, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Seconda uscita d'impulso: sfasamento 90° (opzionale)
• Temperatura ambiente: -20 … 60 °C (-4 … 140 °F)
• Classe di protezione: IP 10 (EN 60529)
• Certificazioni e omologazioni: ATEX / IECEx (es. BVS 21ATEX E 063 X, IECEx BVS 21.0069X), marcatura CE (2014/34/EU, 2014/30/EU), OIML R139 per rifornimento veicoli a idrogeno
• Comunicazione: HART (supporta anche Modbus e Profibus)
