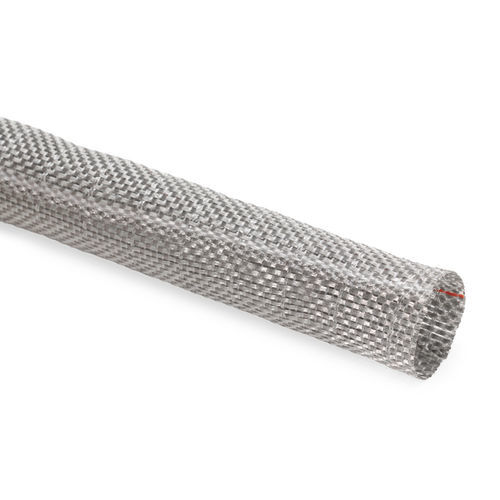

Materiale per schermatura CEM Twist-In-EMIZ-38-SNCU/PET-ML

Panoramica del prodotto
Helagaine Twist-In-EMIZ è una guaina tessuta autoavvolgente utilizzata per raggruppare e schermare i cablaggi dalle interferenze elettromagnetiche (EMI). Progettata per il settore ferroviario, è adatta anche ad applicazioni navali, automotive e industriali che richiedono elevata attenuazione EMI e possibilità di retrofit.

Caratteristiche principali

• Guaina autoavvolgente in rame stagnato (SNCU) e monofilamento di poliestere (PET)
• Sistema Z brevettato per uno schermaggio elettromagnetico ad alte prestazioni
• Atenuazione EMI > 60 dB (test 10 kHz–100 MHz, IEC 62153-4-3, triaxial)
• Senza alogeni e ottimizzata per la sicurezza antincendio (EN 45545-2: R22 HL3, R23 HL3)
• Buona resistenza ad usura, vibrazioni, urti e nebbia salina
• Reposizionabile, altamente flessibile, adatta a manutenzione e retrofit
• Installazione rapida senza utensili; montaggio post-terminazione possibile
• Per una protezione EMI efficace si raccomanda messa a terra ad entrambe le estremità, idealmente schermatura a 360° su connettori metallici

Dati di base
Applicazione: Raggruppamento e protezione EMI di cablaggi in sistemi ferroviari, navali, automotive e industriali. Colore: Metal (ML). Materiale: Rame stagnato (SNCU) / Poliestere (PET). Aperto (montaggio successivo): Sì. Part number: Twist-In-EMIZ-38-SNCU/PET-ML. Contenuto imballo: 15 m per bobina. Famiglia prodotto: Helagaine Twist-In-EMIZ. Gruppo prodotto: Guaina schermante autoavvolgente EMI. Breve descrizione: Guaina autoavvolgente schermante EMI. Peso/unità: 0,133 kg.

Dimensioni prodotto
Diametro fascio: 32–38 mm. Ø max.: 38 mm. Ø min.: 32 mm. Lunghezza (L): 15 m. Peso: 133 g/m.

Specifiche
Resistenza alla corrosione: EN 2591-307 (96 h), ISO 9227 (600 h), IEC 60068-2-52 (severity 3). Conformità ELV (Art. 4-2): Sì. Requisiti EMI: 10 kHz–100 MHz (IEC 62153-4-3, triaxial) — risultati su richiesta. Senza alogeni: Sì. Merci pericolose: No. Temperatura d'esercizio: -65 °C a +150 °C. RoHS conforme: Sì. Norma: EN 45545-2.

Caratteristiche tecniche

• Modello / Tipo: Twist-In-EMIZ-38
• Materiali: Rame stagnato (SNCU) e Poliestere (PET)
• Atenuazione EMI: > 60 dB (10 kHz–100 MHz, IEC 62153-4-3)
• Intervallo temperatura d'esercizio: -65 °C a +150 °C
• Gamma diametri fascio: 32–38 mm
• Conformità standard: EN 45545-2 (R22 HL3, R23 HL3)
• Resistenza alla corrosione: EN 2591-307, ISO 9227, IEC 60068-2-52
• Imballo: 15 m per bobina; Peso/unità: 0,133 kg; Peso lineare: 133 g/m
