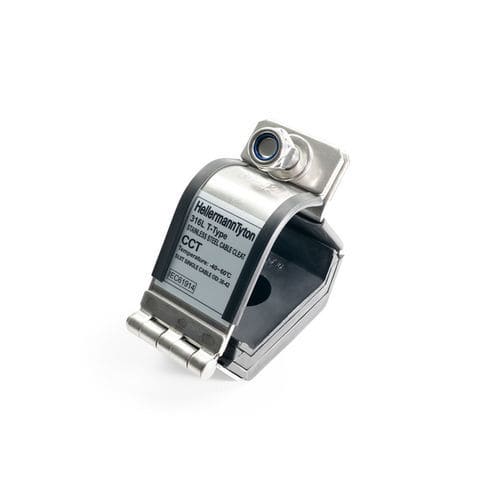

Collare per cavo elettrico in acciaio inossidabile CCT128-SS316L/PO-ML

con montaggio a viteignifugoriutilizzabile

Descrizione
Il cable cleat CCT128 in configurazione Trefoil fissa e supporta fasci di cavi trifase in disposizione trefoil, mantenendo allineamento e contenimento durante il normale esercizio e in caso di cortocircuito. Progettato per ambienti esposti ad elevate correnti di guasto, limita lo spostamento dei cavi dovuto a forze elettromeccaniche per proteggere impianti e personale e per rispettare le normative di settore.

Caratteristiche principali

• Conforme a IEC 61914:2021
• Costruzione in acciaio inossidabile grado marino SS316L
• Fornito con bulloneria SS316L (M8, M10 o M12) e dado autobloccante in nylon
• Montaggio a vite (M10 fornita)
• Isolamento protettivo in poliolefina
• Trattiene il cavo sotto le forze elettromeccaniche generate da cortocircuiti
• 180 kA picco a 300 mm; 125 kA picco a 600 mm
• Ottima resistenza agli urti (prova carico laterale media 25 kg; prova assiale superata)
• Prova fiamma ago: 30 secondi
• Prova resistenza UV: 1000 ore

Dati di base
⌀ cavo max: 128 mm
⌀ cavo min: 119 mm
Colore: Metallo (ML)
Descrizione: Cable Cleat in configurazione Trefoil, realizzato in SS316L con isolamento in poliolefina per applicazioni in cui le forze da cortocircuito rappresentano rischio per apparecchiature e persone.
Metodo di fissaggio: Montaggio a vite
Caratteristiche principali del prodotto: isolamento protettivo
Materiale: Acciaio inossidabile (SS316L), compound di poliolefina (PO)
Proprietà meccaniche: Elevata resistenza agli urti
Tipo vite di montaggio: Vite M10 (fornita)
PART DESCRIPTION: CCT128-SS316L/PO-ML
Contenuto imballo: 1 sacchetto (EA)
Famiglia prodotto: Cable Cleat Trefoil
Gruppo prodotto: Cable Cleat Acciaio Inox
Descrizione breve: Trefoil Cable Cleat, SS316L, per diametri cavo 119 mm–128 mm, IEC 61914:2021
Tipo: CCT128
Applicazione tipica: Fissaggio e supporto di cavi elettrici nei sistemi di gestione cavi; mantenimento dell'allineamento e della contenimento in esercizio normale e in cortocircuiti
Stabilizzato UV: Sì
Variante: TREFOIL
Peso/unità: 1.5 kg

Dimensioni del prodotto
⌀ fascio: 119–128 mm
⌀ fascio max.: 128 mm
⌀ fascio min.: 119 mm
Profondità (D): 210 mm
Altezza (H): 265 mm
Adatto per sezione: 2500 mm²
Spessore (T): 2.1 mm
Larghezza (W): 295 mm

Specifiche
Resistenza alla corrosione: Sì
Conformità ELV (Art. 4 - 2): Sì
Resistente al fuoco: Sì
Infiammabilità: non combustibile
Senza alogeni: Sì
Merce pericolosa: No
Temperatura di esercizio: -40 °C a +60 °C
Conformità ROHS: Sì
Resistente alle forze di cortocircuito: Applicazioni media/alta tensione
Riutilizzabile: Sì
Norme: IEC 61914:2021

Logistica e imballaggio
Paese di origine: CN
Codice doganale: 73269098
EAN / GTIN: 4031026790954
Packaging 1 - Qtà: 1 (sacchetto)
Packaging 1 - Tipo: sacchetto
Packaging 1 - Peso: 1.5 kg
Packaging 3 - Altezza: 0.27 m
Packaging 3 - Lunghezza: 0.46 m
Packaging 3 - Qtà: 10 (cartone)
Packaging 3 - Tipo: cartone
Packaging 3 - Volume: 0.0447 m³
Packaging 3 - Peso: 15.93 kg
Packaging 3 - Larghezza: 0.36 m
Packaging 4 - Altezza: 1.224 m
Packaging 4 - Lunghezza: 1.2 m
Packaging 4 - Qtà: 160 (pallet)
Packaging 4 - Tipo: pallet
Packaging 4 - Volume: 1.175 m³
Packaging 4 - Peso: 276.88 kg
Packaging 4 - Larghezza: 0.8 m

Ulteriori informazioni / Classificazione
ETIM 8.0 Key: EC004588
ETIM 9.0 Key: EC004588
UNSPSC Key: 31162305

Caratteristiche tecniche / specifiche

• Modello / Tipo: CCT128
• Materiale: SS316L acciaio inossidabile con isolamento in poliolefina
• Gamma diametri cavo: 119–128 mm
• Montaggio: Montaggio a vite (vite M10)
• Intervallo temperatura di esercizio: -40 °C a +60 °C
• Peso per unità: 1.5 kg
• Norme: IEC 61914:2021
• Resistente alla corrosione, senza alogeni, resistente al fuoco, stabilizzato UV
