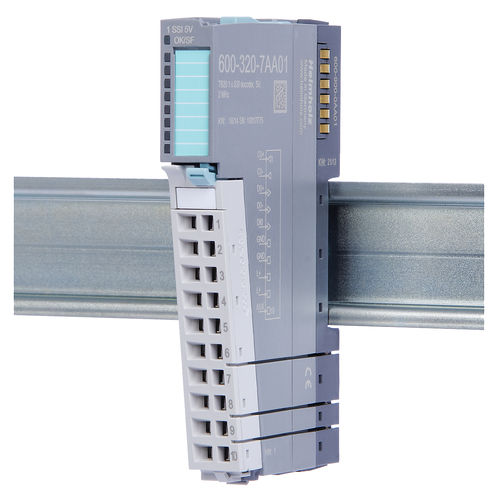

Modulo di interfaccia RS-422 600-320-7AA01

industrialesu guida DIN

L'interfaccia seriale sincrona è uno standard che consente di ottenere dati di posizione assoluta per un sensore di posizione lineare o angolare. In termini di hardware, l'SSI del modulo è implementata come connessione punto-punto, come definito nello standard RS-422. Inoltre, per evitare loop di massa, vengono utilizzati optoisolatori per ottenere un isolamento elettrico completo. L'eccellente immunità ai disturbi è garantita dal fatto che i segnali di clock e di dati sono inviati attraverso cavi a doppino intrecciato utilizzando una trasmissione sincrona e simmetrica. Il risultato è un'elevata affidabilità e robustezza, che rende il modulo ideale per l'uso in ambienti industriali. L'interfaccia encoder SSI TB20 consente di collegare un encoder SSI con una velocità di trasmissione fino a 2 MHz. Inoltre, poiché anche il numero di bit di dati è regolabile, il modulo offre la massima flessibilità in termini di risoluzioni di encoder supportate. I valori dei dati possono essere in codice binario o in codice binario riflesso (codice Gray) e possono essere normalizzati in modo da garantire che vengano trasmessi solo i bit rilevanti per la posizione. Inoltre, è possibile valutare facoltativamente un bit di parità per controllare l'integrità dei dati. È inoltre possibile trasmettere bit speciali, utilizzati da alcuni sensori per svolgere compiti quali la segnalazione di stati di errore al master. Un ingresso digitale a 24 V può essere configurato come funzione di latch per mantenere il valore dell'encoder quando si verificano eventi esterni specifici. Inoltre, due comparatori configurabili facilitano il rilevamento rapido delle posizioni nel programma PLC. Oltre al valore dell'encoder, tutte le informazioni sullo stato dell'interfaccia dell'encoder sono disponibili nella tabella dell'immagine dell'ingresso del PLC. Supporta da 13 a 31 bit di dati Singolo giro e multigiro
