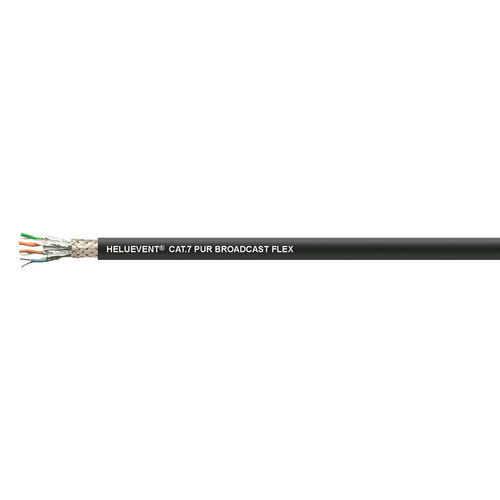

Cavo elettrico di dati HELUEVENT® BROADCAST FLEX

appaiatoin ramein PUR

Sintesi del prodotto
Resistente ai raggi UV. Estremamente flessibile. Senza alogeni. PiMF: coppia in lamina metallica.

Dettagli articolo
Codice articolo: 11029360
Descrizione articolo: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG (circa): -
Ø esterno mm (circa): 7,2
Fattore rame per km: 17,5
Peso kg/km (circa): 45,0
Base rame in EUR / 100 kg: 150
Metri per unità di imballo: 100, 500, 1000
Servizio taglio a lunghezza disponibile: sì
EAN / GTIN: 4060892563416
Numero tariffa doganale: 85444920

Dati tecnici
Cavo Ethernet / Cat. 7 secondo ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2; PoE Tipo 1-4
Intervallo di temperatura: flessibile 0°C a +50°C; fisso -40°C a +80°C
Tensione nominale: 80 V AC/DC
Tensione di prova conduttore/conduttore: 1000 V DC
Tensione di prova conduttore/schermo: 1000 V DC
Resistenza del conduttore a 20°C: max. 125 Ohm/km
Resistenza di anello a 20°C: max. 250 Ohm/km
Capacitanza mutua (nom.): circa 43 pF/m
Velocità relativa di propagazione: circa 75%
Impedenza caratteristica a 20°C: a 100 MHz, 100 Ohm ± 5 Ohm
Ritardo di propagazione: 460 ns/100m
Skew di ritardo: max. 10 ns/100m
Raggio minimo di curvatura: flessibile 8 x Ø esterno; fisso 4 x Ø esterno

Struttura

• Filo di rame nudo, misure AWG
• Isolamento del conduttore: PE schiumato
• Identificazione conduttori: codifica colore, coppie: N. 1: bianco/azzurro; N. 2: bianco/arancione; N. 3: bianco/verde; N. 4: bianco/marrone
• Conduttori intrecciati a coppie con passi di avvolgimento ottimali
• Elemento di schermatura: coppie, lamina di alluminio rivestita in plastica (St)
• Coppie intrecciate con passo ottimale
• Schermatura: treccia di fili di rame stagnati, copertura circa 46%
• Nastro protettivo
• Guaina esterna: PUR
• Colore guaina: nero
• Marcatura lunghezza: in metri

Proprietà

• Resistente ai raggi UV
• Senza alogeni

Applicazione
HELUEVENT® CAT.7 PUR BROADCAST FLEX è un cavo dati per applicazioni studio e broadcast nell'industria musicale. È altamente flessibile e dotato di una speciale guaina in PUR. Adatto per installazioni interne ed esterne ma non per interramento diretto. Supporta Audio over IP (AoIP), Video Ethernet; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; FDDI; ATM.

Note

• Le dimensioni dei conduttori si basano sul sistema di misurazione AWG; le sezioni metriche (mm²) sono approssimate e fornite solo a titolo indicativo.

Specifiche tecniche

• Categoria: Cat. 7 (cavo Ethernet)
• Norme: ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2
• Intervallo di temperatura: flessibile 0°C a +50°C; fisso -40°C a +80°C
• Tensione nominale: 80 V AC/DC
• Tensione di prova conduttore/conduttore e conduttore/schermo: 1000 V DC
• Resistenza del conduttore a 20°C: max. 125 Ohm/km
• Resistenza di anello a 20°C: max. 250 Ohm/km
• Capacitanza mutua (nom.): circa 43 pF/m
• Velocità di propagazione: circa 75%
• Impedenza caratteristica (20°C, a 100 MHz): 100 Ohm ± 5 Ohm
• Ritardo di propagazione: 460 ns/100m
• Skew: max. 10 ns/100m
• Raggio minimo di curvatura: flessibile 8 x Ø esterno, fisso 4 x Ø esterno
• Ø esterno (circa): 7,2 mm
• Peso (circa): 45,0 kg/km
• Materiale guaina: PUR (nero)
• Schermatura: lamina di alluminio plastificata (St) sulle coppie + treccia di fili di rame stagnati (copertura circa 46%)
• Marcatura lunghezza: in metri
• Lunghezze confezionamento: 100 m, 500 m, 1000 m
• Supporta PoE Tipo 1-4 e diversi protocolli di rete (10Base-T, 100Base-T, 1000Base-T, ecc.)
