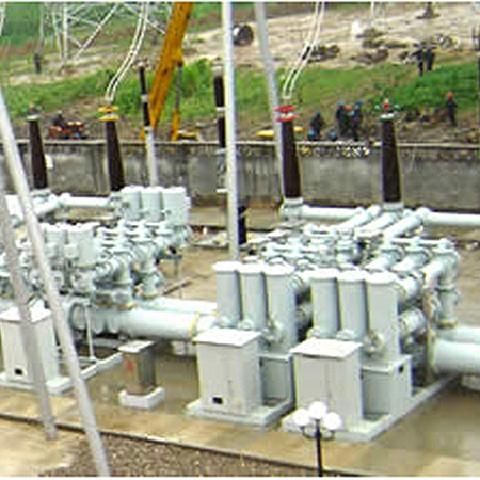

Quadro di distribuzione isolato al gas SF6 ZF12-72.5/126/145 (L)

ad alta tensioneACtrifase

I quadri isolati in gas (GIS) sono quadri trifase ad alta tensione AC utilizzati per il controllo, la misurazione, la protezione e la commutazione delle linee di trasmissione. Dal 1984, più di 5000 baie sono state in servizio, alcune esportate in Thailandia, Guinea Equatoriale e altri paesi. ZF12 -72.5/126/145 (L) GIS contiene le principali attrezzature della sottostazione, come l'interruttore di circuito, il sezionatore, l'interruttore di messa a terra, il trasformatore di tensione, il trasformatore di corrente e lo scaricatore di sovratensione. Tutti i componenti sono trifase in una chiusura. Il GIS può essere collegato con la linea in entrata e in uscita della boccola o del cavo, o direttamente con il trasformatore sotto i diversi requisiti di collegamento. 1. Il meccanismo è senza olio/gas, costruzione semplice, manutenzione facile e funzionamento affidabile. 2. La recinzione è fatta della lega di alluminio per assicurare il peso leggero, l'aumento di bassa temperatura e il forte anti-corrosione. 3. I sistemi di tenuta doppi sono adottati per garantire un'alta affidabilità nella tenuta del gas e il tasso di perdita di gas annuale è leaa che 0,5%. 4. Eccellenti prestazioni di isolamento, conduzione e trasporto di corrente.
