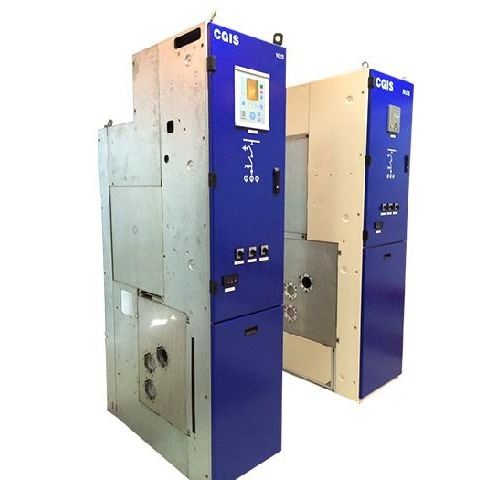

Quadro di distribuzione ad alta tensione N2 series

con involucri di metalloisolato al gasa vuoto

Il quadro ad alta tensione N2S/N2X, progettato e sviluppato da esperti tedeschi, è una nuova generazione di prodotti C-GIS a media tensione che integra gli eccellenti vantaggi dell'isolamento in gas e della tecnologia di interruzione del vuoto. * l Utilizzando come gas isolante il micro gas a pressione positiva N2 rispettoso dell'ambiente o la sua miscela con SF6, per ridurre l'influenza negativa sull'ambiente e il rischio di perdite di gas. * Meno occupazione di spazio. Ogni pannello può risparmiare terreno del 40% ~ 73%. * Struttura modulare del serbatoio del gas, gli schemi di configurazione adatti possono essere scelti in base ai requisiti esatti per garantire il funzionamento affidabile ed economico degli apparecchi di comando. * Nessuna manutenzione sul circuito primario. Tutti i circuiti ad alta tensione sono sigillati in gas e non sono influenzati dall'ambiente. * Utilizzando l'interruttore a vuoto VEG, con resistenza meccanica fino a 10.000 operazioni, in modo da aumentare le prestazioni e l'affidabilità dell'apparecchiatura. Il design speciale dell'interruttore a vuoto rende possibile la non riattivazione per la commutazione di banchi di condensatori da 40.5kV 800A. * Il serbatoio del gas ad alta tensione è fabbricato da 3 mm di acciaio inossidabile 3D 5-Axis saldatura laser, e controllato dal rilevamento delle perdite di elio. Assicurare un tasso di perdita annuale inferiore allo 0,1% * Tutte le operazioni sono isolate dal circuito ad alta tensione, con un funzionamento sicuro e conveniente. Sia il funzionamento manuale che il funzionamento del motore sono possibili per l'interruttore e il sezionatore e sono adatti per il controllo intelligente a distanza e il funzionamento specialmente. L'interblocco meccanico affidabile è dotato tra l'interruttore e il sezionatore, rispettando i requisiti del "Five Unti-misoperation Interlocking".
