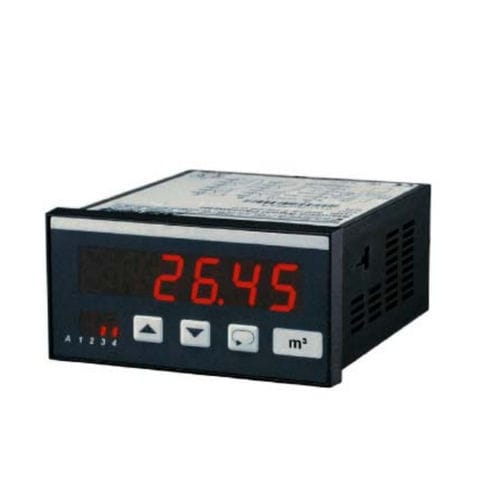

Display LED DTA 9648

compattoa 4 cifreper misurazione di livello vasche

adatto a misurare il contenuto di serbatoi, in particolare di serbatoi pressurizzati, determinando una differenza di pressione 2 ingressi 0/4...20 ma o 0/2...10 v dc per il trasmettitore di pressione 1 ingresso per la correzione automatica del livello di riempimento visualizzazione del volume o della massa (peso) 6 forme di serbatoio standard e speciali selezionabili max. 4 uscite di allarme, relè di commutazione o transistor uscite analogiche isolate galvanicamente, 0/4...20 ma, 0/2...10 v dc (in funzione del carico) tipo di protezione frontale ip 65 display con campo di applicazione cifre 0...999999 possibilità di regolazione in assenza di pressione Descrizione del prodotto Il visualizzatore di contenuto del serbatoio DTA 9648 è stato progettato per tutte le applicazioni nell'ambito della misurazione del contenuto del serbatoio ed è, in particolare, utilizzato per le misure di volume con liquidi in serbatoi di varie forme. È disponibile un collegamento per un trasmettitore di pressione con uscita analogica 0/4...20 mA o 0/2...10 V CC, nonché un secondo ingresso di misura per la misurazione del livello di riempimento mediante pressione differenziale. Il calcolo del volume si basa sulla misurazione della pressione idrostatica quando la densità del fluido è nota. Il livello di riempimento viene calcolato e visualizzato utilizzando la geometria del serbatoio - le formule per le forme più comuni sono memorizzate internamente e possono essere richiamate - o una tabella di punti di campionamento creata dalla calibrazione volumetrica. Il dispositivo offre la possibilità di collegare un sensore di livello aggiuntivo. Quando viene raggiunto un determinato livello, il display viene corretto sul valore corrispondente all'altezza di riempimento del serbatoio in cui è installato il sensore di livello.
