Display digitale del livello del serbatoio
Caratteristiche
1 ingresso per segnali standard 0/4-20 ma o 0/2-10 v dc
1 ingresso per la correzione automatica del livello di riempimento, opzionale: 2. ingresso per trasmettitore di misura della pressione
visualizzazione del volume o della massa (peso)
6 forme di serbatoio standard e speciali selezionabili
max. 2 uscite di allarme, relè di commutazione, funzione min/max
tipo di protezione ip 65
campo di visualizzazione cifre 0...999999
regolazione possibile in assenza di pressione
Descrizione del prodotto

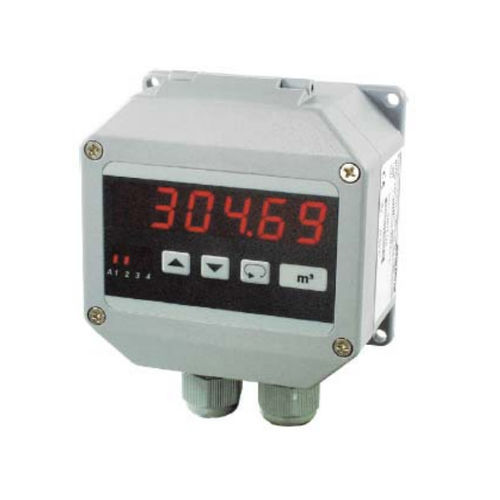

L'indicatore digitale del contenuto del serbatoio DTA 1010 è in grado di determinare il contenuto di serbatoi di varie forme, anche quando non esiste una relazione lineare tra l'altezza di riempimento e il contenuto, ovvero il sistema compensa le forme non standardizzate del serbatoio. La misurazione si basa sulla pressione idrostatica o differenziale (con 2 sensori di pressione) o su sensori di distanza (ad es. ultrasuoni, radar, potenziometro).
Il dispositivo offre la possibilità di collegare un sensore di livello aggiuntivo. Quando viene raggiunto un livello specifico, il display viene corretto sul valore corrispondente all'altezza di riempimento del serbatoio in cui è stato installato il sensore di livello.
La programmazione si esegue tramite la tastiera a membrana frontale. Le uscite di allarme possono essere programmate come funzioni min. o max. Gli stati di commutazione sono indicati dai LED. Quando il filtro digitale è attivato, viene calcolata e visualizzata continuamente la media di 16 valori di misura. Viene fornito un segnale analogico nell'intervallo 0...20 mA / 0...10 V CC o 4...20 mA / 2...10 V CC proporzionale al contenuto del serbatoio. La commutazione da un segnale di corrente a uno di tensione dipende dal carico (> 500 Ω alla tensione).
---
