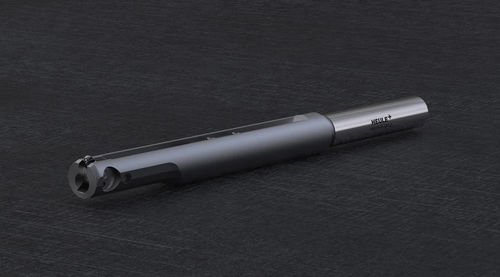

Sbavatore per macchina CNC COFA-X

in metalloper foratura trasversaleper metalli

Ogni COFA-X è progettato per applicazioni individuali. Offre soluzioni per fori intersecati fino a un rapporto 1:1 tra foro principale e foro intersecato. Può essere utilizzato anche per l’attraversamento di fori con disassamento. Il campo di applicazione di COFA-X inizia a partire da un diametro foro di 5,0 mm. In tutti i casi, necessitiamo di una descrizione dell’applicazione il più chiara possibile per poter offrire una soluzione perfettamente coordinata. Definite le esigenze e le aspettative dell’utensile per sbavare nel modo più preciso possibile. Ø foro principale, compresa la tolleranza Ø foro intersecato, compresa la tolleranza Profondità di foratura Materiale Angolo foro principale Eccentricità Volume di produzione annuale Tempo di ciclo (effettivo/nominale) Macchina Attuale soluzione in uso Requisiti specifici per la soluzione Disegno STEP Costruzione La concezione utensile è semplice e si basa sul sistema COFA. Tuttavia, il corpo utensile è esposto e la lama è pretensionata per poter seguire l’elevata inclinazione del foro. Due viti garantiscono la tenuta a prova di perdita della molla sostituibile del corpo utensile. Questa molla riporta la lama alla posizione di partenza dopo la lavorazione. Le lame in metallo duro rivestite sono progettate solo per la lavorazione in spinta o solo per la lavorazione del retro del pezzo. Questo recesso nel corpo utensile è necessario affinché COFA-X possa muoversi in modo decentrato nel foro, poiché la lama non può ripiegarsi in un’unica direzione a causa del pretensionamento.
