Un sistema per la determinazione della chimica del reattore intra-catalizzatore
Spaci-MS permette la determinazione sia radiale che assiale delle specie e dei profili di temperatura, con un'alta risoluzione spaziale e temporale e con un'interferenza trascurabile nel flusso o nella temperatura. Il multi-inlet a 16 canali è accoppiato al fast transient MS di Hiden per fornire una mappatura automatica e rapida delle distribuzioni di temperatura e specie.

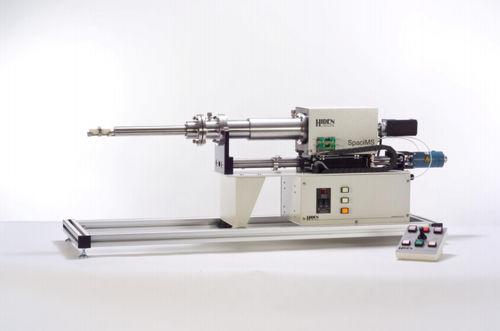

Il Hiden Analytical spatially resolved capillary inlet MS (SpaciMS) è il primo strumento commercialmente disponibile del suo genere.
L'ingresso SpaciMS è stato originariamente concepito e sviluppato da ricercatori dell'Oak Ridge National Laboratory e Cummins, Inc. per studiare la catalisi del diesel (1) ed è stato ulteriormente sviluppato per tutta una serie di applicazioni.
Le 16 sonde capillari di campionamento e le termocoppie sono disposte in una matrice X-Y. Uno spostamento Z fornisce il movimento e il posizionamento preciso della matrice nel piano Z. Nella pratica abituale, le 16 sonde di campionamento capillare sono analizzate in sequenza dalla MS. Lo spostamento Z viene quindi azionato per spostare la matrice di sonde di campionamento nella successiva posizione Z incrementale e la sequenza di analisi viene ripetuta. Al termine, i dati analitici forniscono una rappresentazione spaziale della temperatura e della composizione del gas campione del volume racchiuso nella matrice X-Y sulla distanza Z totale incrementale spostata.
16 Sistema di ingresso capillare
Posizione del flusso di campionamento controllata dal software
Z-Drive per il posizionamento delle posizioni di ingresso
Ingressi termocoppia per la misurazione della temperatura nel punto di campionamento
Minimamente invasivo
Mappatura 3-D della composizione del gas all'interno del reattore
Alta distribuzione temporale
---
