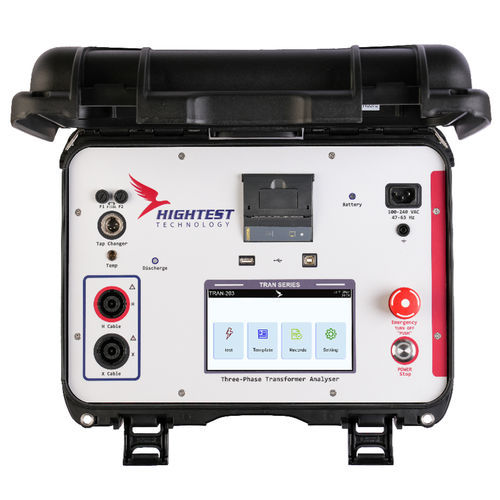

Strumento di misura multifunzione TRAN-203

a resistenzaindustrialedi trasformatori

Gli strumenti della serie TRAN-203 sono progettati per misurare il rapporto di spire e la resistenza degli avvolgimenti di trasformatori trifase e monofase. Grazie all'interfaccia intuitiva, gli strumenti TRAN forniscono una valutazione rapida e accurata dei parametri chiave dei trasformatori. MISURA DEL RAPPORTO DI SPIRE Il TRAN-203 impiega gli elementi dei test di prestazione specificati nello standard ANSI/IEEE C57.12.90. Con un'accuratezza leader di mercato, il TRAN-203 ha un'ampia capacità di misurare il rapporto di rotazione con una precisione dello 0,08%. Altre caratteristiche includono la misurazione della corrente di eccitazione del nucleo, dell'angolo di fase, della polarità, dell'errore di rapporto e dell'equilibrio magnetico. Anche se il TRAN-203 è dotato di una configurazione trifase del cavo, gli utenti possono eseguire anche test su trasformatori monofase. Il TRAN-203 è in grado di rilevare automaticamente i gruppi di vettori. Lo strumento ha un'ampia gamma operativa per l'uso su apparecchiature come i trasformatori di corrente ad alta eccitazione e i trasformatori di potenziale ad alta potenza nelle sottostazioni. Lo strumento può generare tensioni di prova di 1V, 4V, 10V, 40V, 100V, 250V CA. MISURA DELLA RESISTENZA DELL'AVVOLGIMENTO Applicando fino a 20 Ampere di corrente continua, la serie TRAN-203 consente di misurare automaticamente la resistenza degli avvolgimenti primari e secondari dei trasformatori trifase. Gli strumenti TRAN-203 sono progettati per misurare la resistenza degli avvolgimenti primari e secondari dei trasformatori senza dover scollegare e ricollegare i cavi di prova. A partire da 0,1 μΩ, la serie TRAN-203 può misurare fino a 100.000 Ω di resistenza. Lo strumento può controllare gli OLTC. La serie TRAN-203 è in grado di smagnetizzare il trasformatore per ridurre l'accumulo di rimanenza o magnetismo residuo dovuto al test
