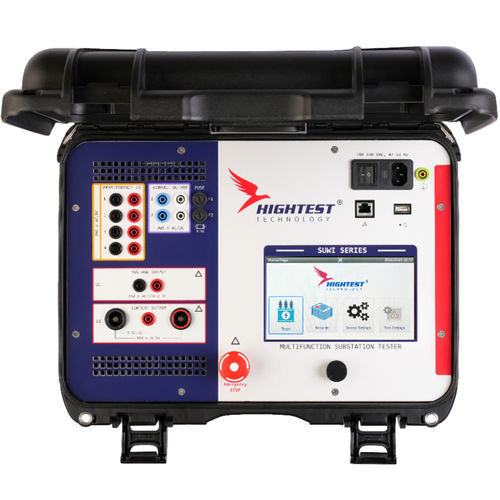

Apparecchio di misura multifunzione SUWI-120

a resistenzaindustrialedi trasformatori

La serie SUWI-120 è uno strumento di prova versatile, meticolosamente realizzato per valutare le prestazioni degli apparati di potenza e di controllo all'interno delle sottostazioni. Comprende una serie di test essenziali, tra cui la valutazione precisa della temporizzazione dei relè, la determinazione del rapporto di rotazione di un trasformatore, l'esame della resistenza e della temporizzazione dei contatti degli interruttori automatici e l'esame degli MCB, oltre ad altre funzioni critiche. Questo dispositivo onnicomprensivo per il test delle sottostazioni si è guadagnato il nome di SUWI, grazie alla nostra fiducia nelle sue capacità di mago della sottostazione. MISURAZIONE DELLA TEMPORIZZAZIONE DEI RELÈ Lo strumento SUWI può testare automaticamente relè di sovracorrente, sovratensione, sovracorrente direzionale e relè di controllo della frequenza. Il SUWI ha una corrente di uscita regolabile fino a 110A AC / 120A DC e una tensione di uscita regolabile fino a 150V AC / 220V DC. Dispone di quattro moduli di ingresso universali. MISURA DEL RAPPORTO DI ROTAZIONE Utilizzando gli elementi dei test di prestazione specificati nello standard ANSI/IEEE C57.12.90, lo strumento esegue misure del rapporto di trasformazione con una precisione dello 0,08% in un intervallo di rapporti compreso tra 0,8 e 10.000. Il SUWI misura anche l'angolo di fase e la polarità e può generare tensioni di prova di 1V, 4V, 10V, 40V e 100V CA per facilitare la misura del rapporto di spire per trasformatori di corrente, tensione e potenza. MISURA DELLA RESISTENZA DI CONTATTO / BASSA RESISTENZA Il SUWI ha una corrente di uscita DC regolabile fino a 120 Ampere che facilita la misura della resistenza di contatto di un interruttore, un derivatore o un sezionatore. Il SUWI-120 può misurare la resistenza fino a 5 Ω, con una risoluzione di 0,01μΩ.
