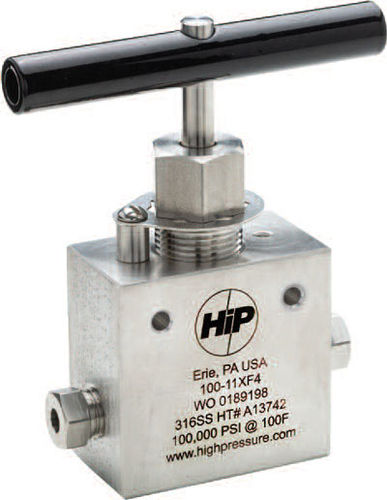

Valvola manuale XF series

di regolazionefilettataa sede

Attacchi ad alta pressione (conici e filettati) per tubi da 1/4", 3/8" e 9/16" di diametro esterno Gli steli con punta non rotante assicurano una lunga durata delle sedi delle valvole. Il design dello stelo "stile arrotolato" per servizio pesante è mostrato sotto I premistoppa e i collari per le tubazioni sono forniti con ogni valvola, salvo diversa richiesta (i premistoppa e i collari sono mostrati a pagina 61) I materiali comprendono l'acciaio inossidabile 316 e 17-4 per i corpi delle valvole con gli steli della sezione inferiore in acciaio per utensili. La guarnizione della valvola è in teflon I raccordi corrispondenti (gomiti, tee, croci, ecc.) sono illustrati a pagina 59 Le valvole a sede sostituibile sono disponibili per tubi con diametro esterno di 1/4". Queste valvole hanno lo stesso stile del corpo e le stesse dimensioni delle valvole ad angolo a due vie (mostrate sotto). Per ordinare, aggiungere "R" al numero di catalogo della valvola a due vie corrispondente (es. 100-12XF4R). Caratteristiche della valvola Stelo scanalato non rotante Imballaggio sotto la filettatura dello stelo Corpo ad alta resistenza in acciaio inox 316 Dispositivo di blocco del premistoppa positivo Nessuna regolazione dello stelo necessaria Maniglie a T nere Dimensioni del tubo da 1/4" a 9/16
